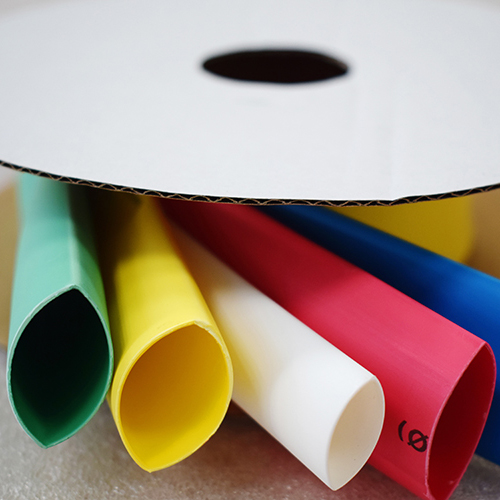

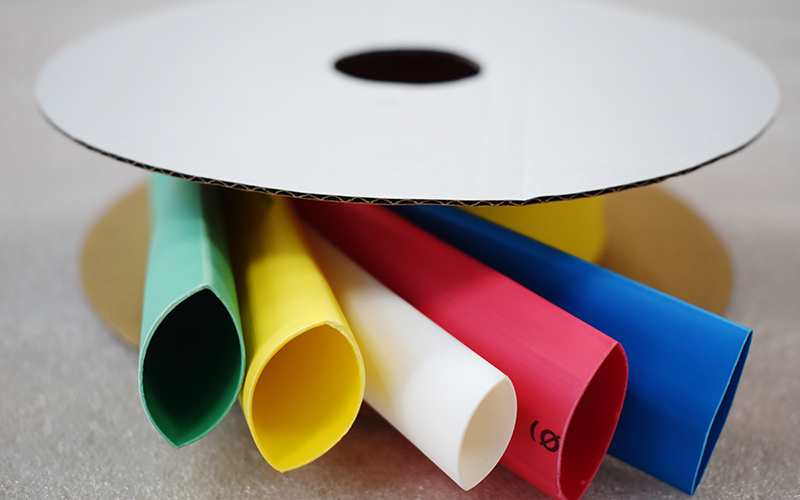

Schrumpfschlauch, doppelwandig

CB-DWT

Schrumpfschlauch, doppelwandig

innenkleberbeschichteter Schrumpfschlauch für Elektronikanwendungen
  • Schrumpftemperatur : 100°C bis 120°C
  • Betriebstemperatur: -40°C bis 125°C
  • Außenschicht: Modifiziertes Polyolefinr
  • Innenschicht: Modifizierter Innenkleber
  • Schrumpfrate: 2:1, 3:1, 4:1
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere Schrumpfschläuche werden in vielen Industrien eingesetzt, darunter Elektro, Automobil und mehr. Sie eignen sich zur Isolierung von Elektroanschlüssen um Wasserdichtigkeit zu erreichen, zum Abdichten von Kabelbäumen, als Abriebschutz für Metallrohre und zum Vermeiden von Lockerung und Ablösung.
Eigenschaften
  • Ideale Wasser- und Feuchtigkeitsbeständigkeit
  • Schrumpftemperatur: 100°C bis 120°C
  • Betriebstemperatur: -40°C bis 125°C
  • mit UL224 Standards konform (Zertifikatnummer.: E180908)
  • Flexibel, halogenfrei und umweltfreundlich
Technische Daten
Eigenschaften Testverfahren Leistung
Radiale Schrumpfung UL224 ≥50％
Längsschrumpfung UL224 0~10%
Bruchwiderstand ASTMD2671 ≥10.4MPa
max. Verlängerung ASTMD2671 ≥200％
Alterung im Heißluftofen (158℃±2℃/168h)  - -
Bruchwiderstand nach Alterung ASTMD2671 ≥7.3MPa
max. Verlängerung nach Alterung ASTMD2671 ≥100％
spez. Durchgangswiderstand ASTMD876 ≥1.0×1014 Ω·cm
Dielektrische Stärke (2500V/60s)  ASTMD2671 kein Zusammenbruch
Wasserabsorbierung ASTMD570  ≤.1.0%
Maße

Schrumpfrate: 2: 1

Maße wie geliefert (mm) vor Schrumpfung (mm)
Min. Innendurchmesser Wandstärke Max. Innendurchmesser Wandstärke Innenkleberschicht
Ø1.2 1.2 0.30 0.6 0.45±0.12 0.20
Ø1.6 1.6 0.30 0.8 0.45±0.12 0.20
Ø2.4 2.4 0.35 1.2 0.55±0.12 0.30
Ø3.2 3.2 0.40 1.6 0.60±0.15 0.30
Ø4.8 4.8 0.40 2.4 0.75±0.15 0.35
Ø6.4 6.4 0.40 3.2 0.75±0.15 0.35
Ø9.5 9.5 0.40 4.8 0.80±0.20 0.35
Ø12.7 12.7 0.40 6.4 0.80±0.20 0.35
Ø19.1 19.1 0.50 9.5 0.95±0.28 0.40
Ø25.4 25.4 0.50 12.7 1.15±0.28 0.45
Ø38.1 38.1 0.65 79.0 1.25±0.41 0.45
Ø50.8 50.8 0.73 25.4 1.40±0.41 0.50

Schrumpfrate: 3: 1

Maße wie geliefert (mm) vor Schrumpfung (mm)
Min. Innendurchmesser Wandstärke Max. Innendurchmesser Wandstärke Innenkleberschicht
Ø3.2 3.2 0.40 1 0.85±0.25 0.35
Ø4.7 4.7 0.40 1.5 1.05±0.25 0.45
Ø6.4 6.4 0.45 2 1.10±0.25 0.45
Ø9.5 9.5 0.60 3 1.45±0.25 0.45
Ø12.7 12.7 0.60 4 1.50±0.35 0.45
Ø19.1 19.1 0.75 6 2.00±0.45 0.65
Ø25.4 25.4 0.75 8.4 2.00±0.55 0.65
Ø30 30 0.80 10 2.20±0.55 0.75
Ø40 40 0.85 13.7 2.50±0.55 1.00

Schrumpfrate: 4: 1

Maße wie geliefert (mm) vor Schrumpfung (mm)
Min. Innendurchmesser Wandstärke Max. Innendurchmesser Wandstärke Innenkleberschicht
Ø4 4 0.40 1 1.00±0.28 0.50
Ø8 8 0.40 2 1.10±0.28 0.50
Ø12 12 0.50 3 1.40±0.28 0.61
Ø16 16 0.60 4 1.78±0.28 0.76
Ø24 24 0.75 6 2.25±0.55 0.76
Ø32 32 0.80 8 2.54±0.55 1.02
