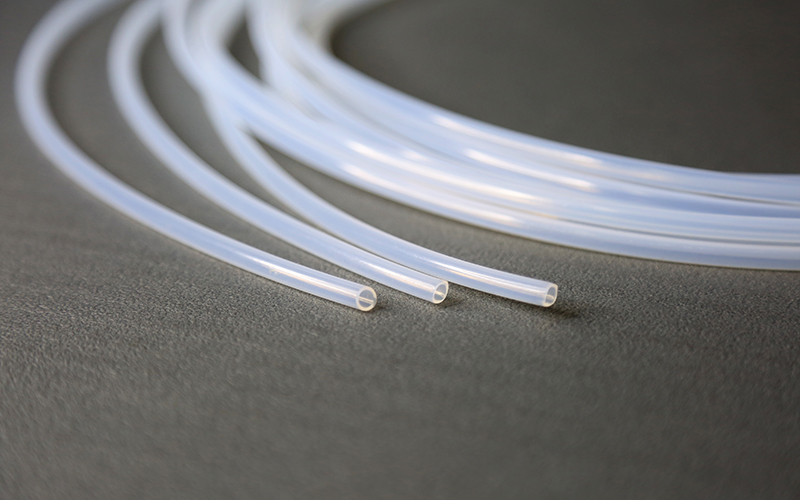

PTFE Schläuche

CYG-PTFE

PTFE Schläuche

  • Material: PTFE
  • Schrumpfrate: 2:1, 3:1
  • Temperaturbesändigkeit, Korrosionsbeständigkeit, Ölbeständigkeit, chemikalienecht (Säure-Base)
  • in verschiedenen Schrumpfraten erhältlich
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere PTFE Schrumpfschläuche sind für ihre starke Temperatur-, Säure-Basen-, Korrosions-, Flammbeständigkeit und Isolierfähigkeit beliebt.
  • Sie werden in verschiedenen Bereichen und Industrien eingesetzt, z.B. Militär, Elektroindustrie, Luft- und Raumfahrt etc. Sie bieten Temperaturbesändigkeit, Korrosionsbeständigkeit, Ölbeständigkeit und sind chemikalienecht (Säure-Base)
Besonderheiten
  • Schrumpfrate: 2:1, 3:1
  • Temperaturbesändigkeit, Korrosionsbeständigkeit, Ölbeständigkeit, chemikalienecht (Säure-Base)
  • hohe Flammbeständigkeit
  • GJB 7275-2011 Standard konform
  • in verschiedenen Schrumpfraten erhältlich
Technische Daten
Eigenschaften Testverfahren Leistung
Betriebstemperatur (℃)  - --55~250
Wasserabsorbierung (%)  23℃/24h ≤0.01
Verlängerung (%)  - -20~20
Bruchwiderstand (MPa)  50mm/min ≥17.3
max. Verlängerung (%)  50mm/min ≥200
nach Alterung 175℃/168h  Bruchwiderstand (MPa)  50mm/min ≥17.3
max. Verlängerung (%)  50mm/min ≥200
Dielektrische Stärke (kV/mm)  - ≥ 31.5
Isolierung und Spannungsfestigkeit 2500V/60s kein Zusammenbruch
Dielektrische Stärke (kV/mm)  - ≥ 31.5
spez. Durchgangswiderstand (Ω·CM)  - ≥1.0×1018
  Bruchwiderstand (MPa)  50mm/min ≥17.3
Flüssigkeitsbeständigkeit 23℃/24h  max. Verlängerung (%)  50mm/min ≥200
  Dielektrische Stärke (kV/mm)  - ≥ 31.5
Hitzeschock  400℃/4h keine Brüche
Niedrigtemperaturbeständigkeit  -65℃/4h keine Brüche
Kupferkorrosion  250℃/16h korrosionsbeständig
Flammbeständigkeit - selbstlöschen binnen 15s
Kälte- & Hitzeschocktest -55℃, 200℃ Bruchwiderstand ≥17.3MPa;
max. Verlängerung ≥200%;
Dielektrische Stärke ≥31.5kV/mm;
Salzsprühnebeltest GJB 150.11 Bruchwiderstand ≥17.3MPa;
max. Verlängerung ≥200%;
Dielektrische Stärke≥31.5kV/mm;
Feuchtigkeitstest  GJB 150.9 Bruchwiderstand ≥17.3MPa;
max. Verlängerung ≥200%;
Dielektrische Stärke≥31.5kV/mm
Beständigkeitstest Pilzbefall GJB 150.10 Besser als Klasse 1
Maße

Schrumpfrate: 2:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Min. Innendurchmesser Max. Innendurchmesser Wandstärke
Ø0.9 0.9 0.5 0.23±0.05
Ø1.1 1.1 0.6 0.25±0.05
Ø1.2 1.2 0.7 0.25±0.05
Ø1.4 1.4 0.8 0.30±0.05
Ø1.5 1.5 1.0 0.30±0.05
Ø1.9 1.9 1.2 0.30±0.05
Ø2.3 2.3 1.6 0.30±0.05
Ø3.0 3.0 1.8 0.30±0.05
Ø3.8 3.8 2.3 0.30±0.05
Ø4.8 4.8 2.8 0.30±0.05
Ø6.1 6.1 3.6 0.38±0.10
Ø7.6 7.6 4.5 0.38±0.10
Ø9.4 9.4 5.7 0.38±0.10
Ø10.9 10.9 7.1 0.38±0.10
Ø11.9 11.9 8.8 0.38±0.10

Schrumpfrate: 3:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Min. Innendurchmesser Max. Innendurchmesser Wandstärke
Ø2.0 2.0 0.6 0.23±0.05
Ø3.2 3.2 1.0 0.25±0.05
Ø6.4 6.4 1.6 0.30±0.05
Ø9.5 9.5 2.4 0.30±0.05
Ø12.7 12.7 3.7 0.38±0.10
Ø19.1 19.1 5.7 0.38±0.10
Ø25.4 25.4 7.1 0.38±0.10
Ø31.8 31.8 8.8 0.38±0.10
Ø38.1 38.1 10.2 0.38±0.10
Ø50.8 50.8 13.2 0.51±0.13

Hinweis: Größen nach Maß auf Anfrage verfügbar.
