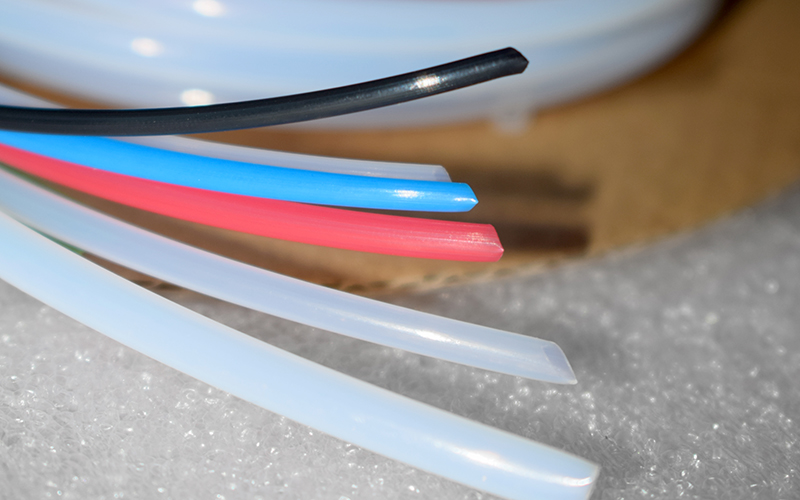

PTFE Schlauch, nicht schrumpfbar

CB-TT(L/T/S)

PTFE Schlauch, nicht schrumpfbar

  • Material: PTFE
  • hohe Temperaturbeständigkeit
  • hohe Spannungsfestigkeit
  • Hohe dielektrische Stärke
  • niedriger Reibungskoeffizient
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere PTFE Isolierschläuche bieten Temperaturbeständigkeit (bis zu 260°C), Korrosionsbeständigkeit, starke Isolierung und Stabilität.
  • Sie werden in anspruchsvollen Industrieanwendungen eingesetzt, z.B. Elektronik, Computer, Luft- und Raumfahrt, Militär und Kommunikation. Sie eignen sich auch für Spezialanwendungen wie Miktrotransformer, Spezialsensoren und künstliche Blutgefäße.
Zertifizierungen
  • Unsere CB-TT (L/S/T) Variante (CB-TT-L, CB-TT-T, CB-TT-S) ist UL zertifiziert (Zertifikatnummer: E180918) und sind mit UL1446 Isoliersystemen kompatibel (PD GE ORGE CO/RIPLEY RESIN DASH2B-5 System).
Besonderheiten
  • hohe Spannungsfestigkeit
  • hohe Temperaturbeständigkeit
  • hohe dielektrische Stärke
  • niedriger Reibungskoeffizient
  • ideale Wetterbeständigkeit
  • chemikalienecht, lösungsmittelbeständig
  • Maßanfertigungen möglich (Farbe und Maße)
Kategorien
Nennspannung Modell Abkürzung
150V CB-TT-L L
300V CB-TT-T T
600V CB-TT-S S
Technische Daten
Eigenschaften Testverfahren Leistung
spez. Gewicht ASTMD792 2.13g/cm³ ~2.20g/cm³
Schmelzpunkt (DSC)  ASTMD3418 327℃±10℃
Bruchwiderstand  ASTMD638 ≥20.7MPa
max. Verlängerung ASTMD638 ≥200%
Kaltbiegebeständigkeit  UL224 -30±1℃/4h, keine Brüche
Hitzealterung  UL224 232±1℃/7d
Verlängerung UL224  200℃/3m ≤±1%
Dielektrische Stärke (2500V/60s)  UL224 kein Zusammenbruch
Dielektrische Stärke (2500V/60s nach Alterung)  UL224 kein Zusammenbruch
spez. Durchgangswiderstand ASTMD257 ≥1015 Ω·cm
Flammbeständigkeit UL224 VW-1
Maße
Maße (mm) Innendurchmesser (mm) Wandstärke (mm)
S-Typ T-Typ L-Typ
AWG
30 0.30±0.05 0.23±0.05 0.23±0.05 0.15±0.04
28 0.38±0.05
26 0.46±0.05
24 0.56±0.05 0.30±0.06 0.25±0.06
23 0.66±0.05
22 0.71±0.05
21 0.81±0.05 0.40±0.07 0.30±0.06
20 0.86±0.05
19 0.96±0.05
18 1.07±0.05
17 1.19±0.05
16 1.34±0.05
15 1.50±0.05
14 1.68±0.08 0.20±0.05
13 1.93±0.08
12 2.16±0.08
11 2.41±0.08
10 2.69±0.08
9 3.00±0.08 0.50±0.07 0.38±0.07
8 3.38±0.08
7 3.76±0.08
6 4.22±0.08 0.25±0.06
5 4.72±0.10
4 5.28±0.10
3 5.94±0.10
2 6.68±0.10
1 7.46±0.10
0 8.38±0.10
