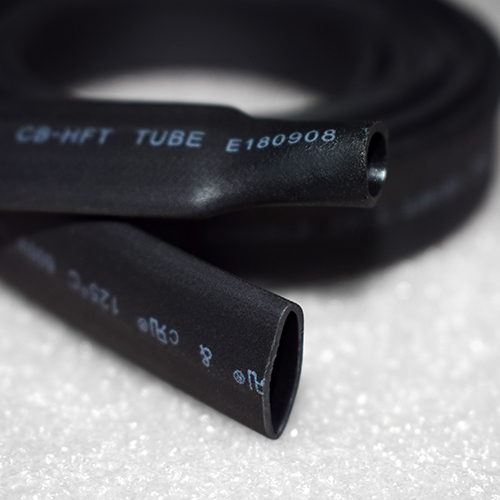

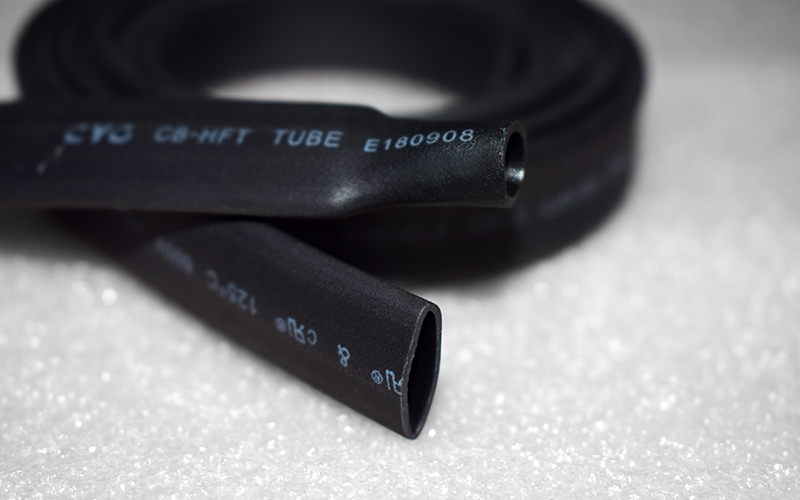

Schrumpfschlauch mit niedriger Schrumpftemperatur

CB-HFT (LS)

Schrumpfschlauch mit niedriger Schrumpftemperatur

einwandiger Schrumpfschlauch für Elektronikanwendungen
  • Modifiziertes Polyolefin
  • Schrumpfrate: 2:1
  • weich und elastisch
  • Halogenfrei, geringe Rauchproduktion und mit Umweltstandards RoHS, REACH und SONY konform
  • UL224 zertifiziert (Zertifikatnummer: E180908)
Kostenvoranschlag erhalten
Anwendungsbereiche
  • unsere Schrumpfschläuche für niedrige Temperaturen eignen sich zur Isolierung von Wärmeempfindlichen Komponenten wie PVC Leitungen und Kabel
Eigenschaften
  • weich und elastisch
  • Halogenfrei, geringe Rauchproduktion und RoHS, REACH und SONY konform
  • UL224 VW-1 konform für Brandschutzanforderungen und F-Marke zertifiziert
  • UL224 zertifiziert (Zertifikatnummer: E180908)
  • schnelles Schrumpfen auch unter relativ niedrigen Temperaturen (Schrumpftemperatur ab 65℃, vollständige Schrumpfung bei 95℃)
  • Ideale Isolierung, Temperaturbeständigkeit und Spannungfestigkeit
Technische Daten
Eigenschaften Testverfahren Leistung
Schrumpftemperatur UL224 125℃
Verlängerung ASTMD2671 -5％~5％
Bruchwiderstand ASTMD638 ≥10.4MPa
max. Verlängerung ASTMD638 ≥200％
Alterung im Heißluftofen (158℃±2℃/168h)  - -
Bruchwiderstand nach Alterung ASTMD638 ≥7.3MPa
max. Verlängerung nach Alterung ASTMD638 ≥100%
Betriebsspannung UL224 600V/300V
spez. Durchgangswiderstand ASTMD2671 ≥1.0×1012 Ω·cm
Dielektrische Stärke (2500V/60s)  UL224 kein Zusammenbruch
Hitzeschock UL224 keine Lecks, kein Ausfluss, keine Brüche
Konzentrizität ASTMD2671 ≥70%
Maße

600V Schrumpfschlauch

Maße wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke
Ø0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ø0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ø1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ø1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ø2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ø2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ø3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ø3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ø4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ø4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ø5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ø5.5 6.0+0.2/-0.1 0.25±0.05 ≤2.75 0.50±0.08
Ø6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ø6.5 6.9+0.2/-0.1 0.25±0.05 ≤3.25 0.55±0.10
Ø7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ø8.0 8.5+0.2/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ø9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ø10.0 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ø11.0 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
Ø12.0 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ø13.0 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ø14.0 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ø15.0 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ø16.0 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ø17.0 17.5+0.3/-0.1 0.28±0.06 ≤8.50 0.58±0.10
Ø18.0 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ø20.0 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ø22.0 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.10
Ø25.0 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ø28.0 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ø30.0 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ø35.0 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ø40.0 41.0±0.50 0.50±0.12 ≤20.0 1.00±0.15
Ø45.0 46.0±0.50 0.50±0.12 ≤22.5 1.00±0.15
Ø50.0 51.0±0.50 0.55±0.15 ≤25.0 1.10±0.15
Ø55.0 55.5±1.00 0.55±0.15 ≤27.5 1.10±0.15
Ø60.0 60.5±1.00 0.60±0.15 ≤30.0 1.25±0.20
Ø70.0 71.0±1.00 0.60±0.15 ≤35.0 1.25±0.20
Ø80.0 81.0±1.00 0.60±0.15 ≤40.0 1.25±0.20
Ø90.0 91.0±1.00 0.60±0.15 ≤45.0 1.25±0.20
Ø100.0 101.0±1.00 0.60±0.15 ≤50.0 1.25±0.20
