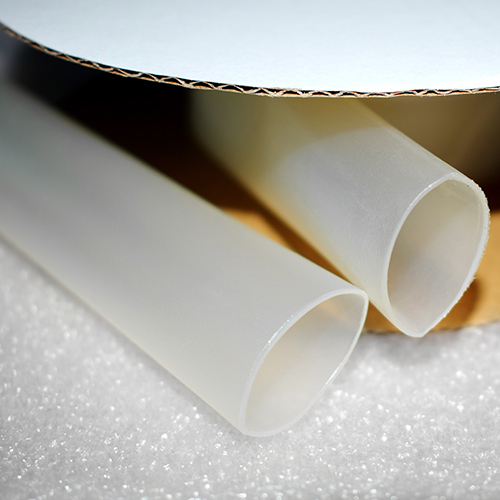

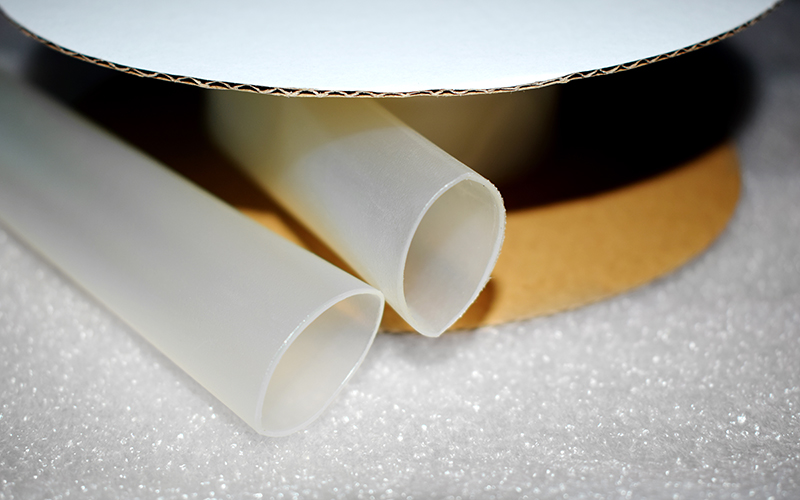

transparenter Schrumpfschlauch, doppelwandig

innenkleberbeschichteter Schrumpfschlauch für Elektronikanwendungen

Außenschicht: Modifiziertes Polyolefinr
Innenschicht: Modifizierter Innenkleber
Schrumpfrate: 2:1, 3:1, 4:1
Flexibel und biegsam
niedrige Schrumpftemperatur und schnelle Schrumpfgeschwindigkeit
kontinuierliche Schrumpftemperatur: -55°C bis 105°C, Schrumpftemperatur 80°C bis 110°C

Kostenvoranschlag erhalten

Anwendungsbereiche

Unsere transparenten, doppelwandigen Schrumpfschläuche schrumpfen bei niedrigen Temperaturen, besonders schnell und sind außerdem transparent und besonders flexibel.

Eigenschaften

Flexibel und biegsam
Transparente Außenschicht und Innenkleberbeschichtung (auf Anfrage sind auch andere Farben erhältlich)
niedrige Schrumpftemperatur und schnelle Schrumpfgeschwindigkeit

Technische Daten

Eigenschaften	Testverfahren	Leistung	Richtwerte
Bruchwiderstand	UL224	≥10.4MPa	16.1MPa
max. Verlängerung	UL224	≥200％	529％
Alterung im Heißluftofen (158℃±2℃/168h)	UL224	-	-
Bruchwiderstand nach Alterung	UL224	≥7.4MPa	10.8MPa
max. Verlängerung nach Alterung	UL224	≥100％	210％
Hitzeschock (200℃±3℃/4h)	ASTMD745	keine Lecks, kein Ausfluss, keine Brüche	keine Lecks, kein Ausfluss, keine Brüche
Kälteschock (-55℃±2℃/4h)	ASTMD745	keine Brüche	keine Brüche
Dielektrische Stärke	ASTMD2671	≥19.7kV/mm	26kV/mm
spez. Durchgangswiderstand	ASTMD876	≥1.0×10¹² Ω·cm	3.6×10¹⁴ Ω·cm

Maße

Schrumpfrate: 2: 1

Größe	Innendurchmesser (mm)		Wandstärke vor Schrumpfung (mm)
Größe	wie geliefert	vor Schrumpfung	Wandstärke insgesamt	Innenkleberschicht
Ø1.6	1.60+0.30	≤0.80	0.55±0.10	0.25±0.03
Ø2.4	2.40+0.40	≤1.20	0.55±0.10	0.25±0.03
Ø3.2	3.20+0.40	≤1.60	0.60±0.10	0.30±0.03
Ø4.8	4.80+0.50	≤2.40	0.70±0.10	0.35±0.03
Ø6.4	6.40+0.50	≤3.20	0.75±0.15	0.40±0.04
Ø9.5	9.50+0.50	≤4.80	0.80±0.15	0.40±0.04
Ø12.7	12.7+0.30	≤6.40	0.85+0.15	0.40±0.04
Ø19.1	19.1+0.40	≤9.50	0.95±0.20	0.45±0.04
Ø25.4	25.4+0.50	≤12.70	1.10±0.20	0.50±0.05
Ø38.1	38.1+1.00	≤19.00	1.25±0.20	0.50±0.05

Schrumpfrate: 3: 1

Größe	Innendurchmesser (mm)		Wandstärke vor Schrumpfung (mm)
Größe	wie geliefert	vor Schrumpfung	Wandstärke insgesamt	Innenkleberschicht
Ø3.2	3.20+0.50	≤1.00	1.00±0.15	0.50±0.05
Ø4.7	4.70+0.50	≤1.25	1.10±0.15	0.50±0.05
Ø6.0	6.00+0.60	≤2.00	1.00±0.15	0.50±0.05
Ø6.4	6.40+0.60	≤2.00	1.20±0.15	0.50±0.05
Ø8.0	8.00+0.60	≤2.50	1.35±0.20	0.60±0.05
Ø9.5	9.50+0.70	≤3.00	1.35±0.20	0.60±0.06
Ø12.0	12.0+0.70	≤4.00	1.50±0.20	0.70±0.07
Ø12.7	12.7+0.70	≤4.00	1.75±0.25	0.80±0.08
Ø18.0	18.0+0.90	≤6.00	1.70±0.25	0.80±0.08
Ø19.1	19.10+0.90	≤6.00	2.00±0.30	0.80±0.08
Ø25.4	25.4+1.00	≤8.40	2.30±0.30	1.05±0.10

Schrumpfrate: 4: 1

Größe	Innendurchmesser (mm)		Wandstärke vor Schrumpfung (mm)
Größe	wie geliefert	vor Schrumpfung	Wandstärke insgesamt	Innenkleberschicht
Ø4.0	4.00+0.60	≤1.00	1.20±0.20	0.55±0.05
Ø6.0	6.00+0.60	≤1.25	1.30±0.20	0.55±0.05
Ø8.0	8.00+0.60	≤2.00	1.55±0.20	0.70±0.07
Ø8.0	8.00+0.60	≤1.65	1.50±0.20	0.75±0.07
Ø12.0	12.0+0.70	≤3.00	2.05±0.30	0.90±0.09
Ø12.0	12.0+0.70	≤2.40	1.90±0.30	1.00±0.09
Ø16.0	16.0+0.80	≤4.00	2.10±0.30	1.00±0.10
Ø18.0	16.0+0.80	≤4.50	2.40±0.35	1.35±0.13
Ø24.0	24.0+1.00	≤6.00	2.60±0.40	1.20±0.12
Ø32.0	32.0+1.00	≤8.00	2.90±0.45
Ø32.0	32.0+1.00	≤8.00	2.90±0.45	1.40±0.14
