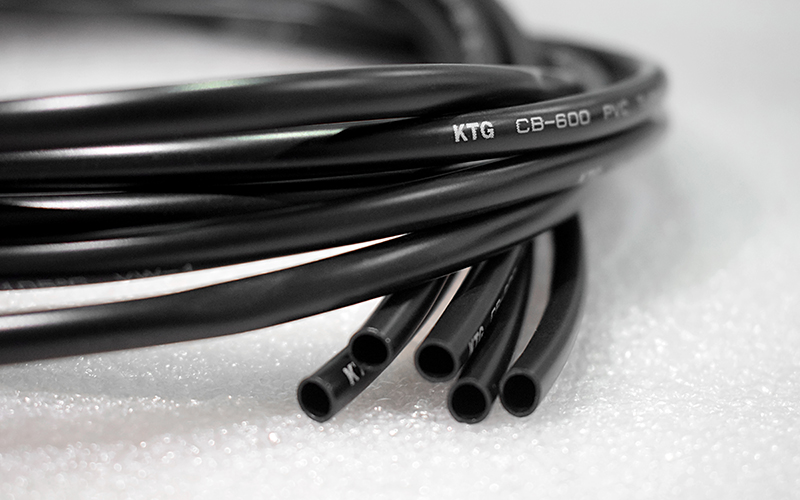

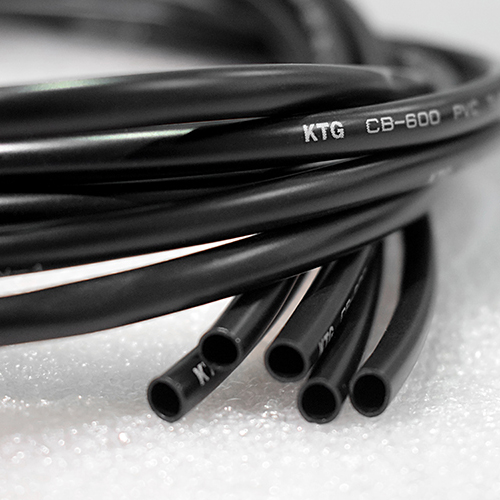

PVC Schlauch, Isolierschlauch

CB-300/600 (PVC)

PVC Schlauch, Isolierschlauch

nicht schrumpfbarer Isolierschläuch für Elektroanwendungen
  • PVC (Polyvinylchlorid)
  • Flexibel und elastisch
  • gute elektrische und physikalische Eigenschaften, korrosionsbeständig
  • flammhemmend, UL224 VW-1 Brandschutz konform, F-MARKE Zertifizierung
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere Isolierschläuche aus PVC Materialien werden zur Isolierung von Elektrokomponenten eingesetzt, für Haushaltsgeräte, Automobil, Produktion, Spielzeug und Sportausrüstungsindustrie.
Eigenschaften
  • Flexibel und elastisch
  • gute elektrische und physikalische Eigenschaften, korrosionsbeständig
  • flammhemmend, UL224 VW-1 Brandschutz konform, F-MARKE Zertifizierung
Technische Daten
Eigenschaften Testverfahren Leistung Richtwerte
Betriebstemperatur - 105℃ 105℃
Verlängerung ASTMD2671 -5%~5% -3%
Bruchwiderstand ASTMD638 ≥10.4MPa 14.0Mpa
max. Verlängerung ASTMD638 ≥200% 400%
Hitzealterung (136℃/168h)  - - -
Bruchwiderstand nach Alterung ASTMD638 ≥7.3MPa 9.3Mpa
max. Verlängerung nach Alterung ASTMD638 ≥100% 200%
Betriebsspannung - 300V/600V 300V/600V
spez. Durchgangswiderstand  ASTMD2671 ≥1.0×1010 Ω·cm 3.6×1010 Ω·cm
Dielektrische Stärke (2500V/60s)  UL224 keine Brüche  keine Brüche
Hitzeschock (180℃±1℃/4h)  UL224 kein Ausfluss, keine Lecks, keine Brüche Qualifiziert
Kaltbiegebeständigkeit (-30℃±1h)  UL224 keine Brüche  Qualifiziert
Kupferkorrosion (136℃/168h)  UL224 keine Korrosion keine Korrosion
Maße
Maße Innendurchmesser (mm) Wandstärke (mm)
300V 600V
5/8 15.9 0.70±0.15 0.70±0.15
9/16 14.3 0.70±0.15 0.70±0.15
1/2 12.7 0.57±0.15 0.57±0.15
7/16 11.1 0.57±0.15 0.57±0.15
3/8 9.53 0.57±0.15 0.57±0.15
5/16 7.92 0.57±0.15 0.57±0.15
0# 8.38 0.45±0.15 0.57±0.15
1# 7.47 0.45±0.15 0.57±0.15
2# 6.68 0.45±0.15 0.57±0.15
3# 5.94 0.45±0.15 0.57±0.15
4# 5.28 0.45±0.15 0.57±0.15
5# 4.72 0.45±0.15 0.57±0.15
6# 4.22 0.45±0.15 0.57±0.15
7# 3.87 0.45±0.15 0.57±0.15
8# 3.38 0.45±0.15 0.57±0.15
9# 3.00 0.45±0.15 0.57±0.15
10# 2.69 0.35±0.10 0.57±0.10
11# 2.41 0.35±0.10 0.57±0.10
12# 2.16 0.35±0.10 0.57±0.10
13# 1.93 0.35±0.10 0.57±0.10
14# 1.68 0.35±0.10 0.57±0.10
15# 1.50 0.35±0.10 0.57±0.10
16# 1.34 0.35±0.10 0.57±0.10
17# 1.19 0.35±0.10 0.57±0.10
18# 1.07 0.35±0.10 0.45±0.10
19# 0.96 0.35±0.10 0.45±0.10
20# 0.86 0.35±0.10 0.45±0.10
21# 0.79 0.35±0.10 0.45±0.10
