mittelwandiger Schrumpfschlauch (doppelwandig)
Kostenvoranschlag erhalten

CYG-MWTA

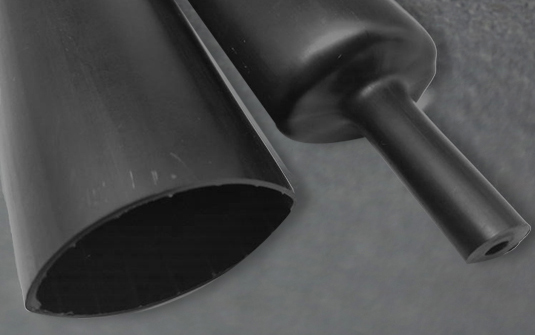

mittelwandiger Schrumpfschlauch (doppelwandig)

halbflexibler Schrumpfschlauch für Elektrokomponenten in der Kommunikationsindustrie
  • Außenschicht: quervernetztes, modifiziertes Polyolefin
  • Innenschicht: modifizierter Innenkleber (nur bei doppelwandigem Schrumpfschlauch)
  • Temperaturbereich: -55°C bis 110°C
  • halbflexibel mit idealer Isolierung und Ölbeständigkeit
  • erstklassige Dichtungseigenschaften
Anwendungsbereiche
  • Diese halbflexiblen und abriebfesten Schrumpfschläuche bieten hochwertige Leistung und starke Isolierung für Kabel und Leitungen. Die hohe Schrumpfrate, großartige Wasserdichtigkeit, Flammbeständigkeit und Isoliereigenschaften machen sie zur besten Wahl für Kabel, Leitungen und anderen Komponenten in der Marine und beim Militär.
Eigenschaften
  • Temperaturbereich: -55°C bis 110°C
  • halbflexibel mit idealer Isolierung und Ölbeständigkeit
  • GJB 7271-2011 Standard konform
  • erstklassige Dichtungseigenschaften
Technische Daten
Testverfahren Teststandard Richtwerte
kontinuierliche Betriebstemperatur (℃)  IEC 216 -55~110 -55~110
Bruchwiderstand (MPa)  ASTMD2671 ≥13 14
max. Verlängerung (%)  ASTMD2671 ≥350 400
Bruchwiderstand nach Alterung (MPa)  ASTMD2671 ≥10 13
max. Verlängerung nach Alterung (%)  ASTMD2671 ≥200 380
spez. Durchgangswiderstand (Ω·cm)  IEC 93 ≥1012 1014
Dielektrische Stärke (kV/mm)  IEC 243 ≥10 21
Verlängerung (%)  UL224 0~10 5
Konzentrizität(%)  ASTMD2671 ≥65 70
Risswiderstand  ASTMD1693(50℃) keine Brüche  keine Brüche
Innenkleber (bei doppelwandigen Schrumpfschläuchen)
Wasserabsorbierung (%)  ISO 62 ≤0.2 0.15
Erweichungspunkt (℃)  ASTMD E28   85
Schälfestigkeit (PE)  DIN 30672 ≥4 8
Gründspan (%)  ASTMD2671 bestanden bestanden
Beständigkeit bei Pilzen und Verfaulen ISO 846 bestanden bestanden
Maße
Maße wie geliefert (mm) vor Schrumpfung (mm) Verpackung (m/r)
Innendurchmesser Innendurchmesser Wandstärke
Ø8 ≥8.0 ≤2.0 ≥1.7 1.00, 1.22
Ø9 ≥9.0 ≤3.0 ≥1.9 1.00, 1.22
Ø10 ≥.10.0 ≤3.0 ≥1.9 1.00, 1.22
Ø12 ≥12.0 ≤3.0 ≥2.0 1.00, 1.22
Ø13 ≥13.0 ≤4.0 ≥2.0 1.00, 1.22
Ø16 ≥16.0 ≤5.0 ≥2.2 1.00, 1.22
Ø19 ≥19.0 ≤5.0 ≥2.2 1.00, 1.22
Ø22 ≥22.0 ≤6.0 ≥2.5 1.00, 1.22
Ø28 ≥28.0 ≤6.0 ≥2.5 1.00, 1.22
Ø33 ≥33.0 ≤8.0 ≥2.5 1.00, 1.22
Ø40 ≥40.0 ≤12.0 ≥2.7 1.00, 1.22
Ø45 ≥45.0 ≤12.0 ≥2.7 1.00, 1.22
Ø55 ≥55.0 ≤16.0 ≥2.8 1.00, 1.22
Ø60 ≥60.0 ≤19.0 ≥2.8 1.00, 1.22
Ø65 ≥65.0 ≤19.0 ≥2.8 1.00, 1.22
Ø70 ≥70.0 ≤22.0 ≥3.0 1.00, 1.22
Ø75 ≥.75.0 ≤22.0 ≥3.0 1.00, 1.22
Ø80 ≥80.0 ≤22.0 ≥3.0 1.00, 1.22
Ø85 ≥85.0 ≤25.0 ≥3.0 1.00, 1.22
Ø95 ≥95.0 ≤25.0 ≥3.0 1.00, 1.22
Ø115 ≥115.0 ≤34.0 ≥3.2 1.00, 1.22
Ø140 ≥140.0 ≤42.0 ≥3.3 1.00, 1.22
Ø160 ≥160.0 ≤50.0 ≥3.3 1.00, 1.22
Ø180 ≥180.0 ≤58.0 ≥3.3 1.00, 1.22
Ø205 ≥205.0 ≤65.0 ≥3.3 1.00, 1.22
