CYG-BT

Schrumpfschlauch für Sammelschienen

Isolierung von Sammelschienen
  • Material: quervernetztes, modifiziertes Polyolefin
  • Schrumpfrate: 2.5:1
  • erstklassige Isolierung für perfekten Schutz Ihrer Sammelschienen.
  • umweltfreundlich und mit niedriger Rauchgas-Dichte, mit Umweltstandard RoHS konform
Anwendungsbereiche

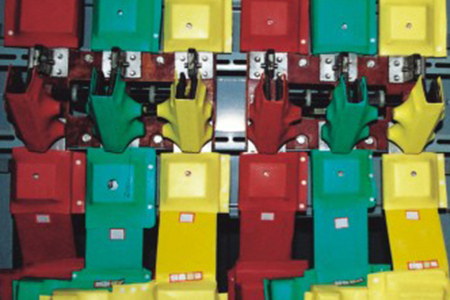

  • unsere Schrumpfschläuche für Sammelschienen eignen sich für Schaltanlagen mit hoher und niedriger Spannung. Sie vermeiden Unfälle, die durch den Kontakt mit Verteilerschienen auftreten können.
  • Durch die Kontaktvermeidung mit Kleintieren und leitenden Elementen werden Kurzschlüsse und Entladungen vermieden.
  • Unsere Sammelschienen Schrumpfschläuche schützen vor Korrosion, Verschmutzung und Funkenüberschlägen. Außerdem bieten sie starke Isolierung, sparen Platz und machen Schaltanlagen kompakter.
Besonderheiten
  • umweltfreundlich und mit niedriger Rauchgas-Dichte, mit Umweltstandard RoHS konform.
  • erstklassige Isolierung für perfekten Schutz Ihrer Sammelschienen.
  • besonders stabil, für harsche Umwelteinflüsse geeignet.
  • Min. Schrumpftemperatur: 110°C.
Physikalische & chemische Eigenschaften
Eigenschaften Testverfahren Richtwerte
Bruchwiderstand (MPa)  GB/T1040 ≥8.0
max. Verlängerung (%)  GB/T1040 ≥300
Hitzealterung - -
Bruchwidersand nach Alterung (MPa)  GB/T1040, GB/T7141 ±20
max. Verlängerung nach Alterung (%)  GB/T1040, GB/T7141 ±20
radiale Schrumpfung (%)  ASTMD2671 ≥50
Längsseitige Schrumpfung (%)  ASTMD2671 ±20
Exzentrizität (%)  UL224 ≤30
Hitzeschock (160℃/4h)  JB7829 keine Brüche, kein Ausfluss
Niedrigtemperaturbeständigkeit (-40℃)  - keine Brüche
Flammbeständigkeit (Sauerstoffindex 0.1)  GB/T2406 ≥28
Steh-Wechselspannung (kV/mm)  GB/T1408.1 2-95
Dielektrische Stärke (kV/mm)  GB/T1408.1 ≥20
spez. Durchgangswiderstand (Ω·cm)  GB/T1410 ≥4.3×10 14
Härtegrad (Shore-Härte A)  GB 2411 ≤90
Elektrische Eigenschaften
Eigenschaften Einheit Leistung
1kV 10kV 20kV 35kV
Steh-Wechselspannungstest  kV 2 42 50 95
Blitzimpuls-Spannungstest  kV 4 75 95 185
Maße

1kV Schrumpfschlauch für Sammelschienen

Maße  Sammelschienenbreite wie geliefert (mm)  vor Schrumpfung (mm)  Verpackung (m/Spule)
Innendurchmesser  Wandstärke  Innendurchmesser Wandstärke
1kV WMPG 30/15 30 31.5±1.0 0.45±0.15 ≤15.0 0.95±0.15 50
1kV WMPG 35/18 35 36.5±1.5 0.45±0.15 ≤18.0 0.95±0.15 50
1kV WMPG 40/20 40 41.5±1.5 0.50±0.15 ≤20.0 0.95±0.15 50
1kV WMPG 45/23 45 46.5±1.5 0.50±0.15 ≤23.0 1.00±0.15 25
1kV WMPG 50/25 50 51±2.0 0.50±0.15 ≤25.0 1.00±0.15 25
1kV WMPG 60/30 60 60±3.0 0.55±0.20 ≤30.0 1.00±0.15 25
1kV WMPG 65/33* 65 65±3.0 0.55±0.20 ≤33.0 1.10±0.20 25
1kV WMPG 70/35 70 70±3.0 0.55±0.20 ≤35.0 1.10±0.20 25
1kV WMPG 75/38* 75 75±3.0 0.55±0.20 ≤38.0 1.15±0.20 25
1kV WMPG 80/40 80/100 80±3.0 0.55±0.20 ≤40.0 1.20±0.20 25
1kV WMPG 85/43* 80/100 85±3.0 0.55±0.20 ≤43.0 1.20±0.20 25
1kV WMPG 90/45 100 90±4.0 0.55±0.20 ≤45.0 1.20±0.20 25
1kV WMPG 100/50 100/120 100±4.0 0.60±0.20 ≤50.0 1.20±0.20 25
1kV WMPG 120/60 150 120±4.0 0.65±0.20 ≤60.0 1.30±0.20 25
1kV WMPG 150/75 180 150±4.0 0.65±0.20 ≤75.0 1.30±0.20 25
1kV WMPG 180/90 MAX 180±4.0 0.70±0.20 ≤90.0 1.46±0.20 25
1kV WMPG 210/105* MAX 210±4.0 0.70±0.20 ≤105 1.46±0.20 25
1kV WMPG 230/115* MAX 230±4.0 0.70±0.20 ≤115 1.46±0.20 25
1kV WMPG 250/125* MAX 250±5.0 0.70±0.20 ≤125 1.46±0.20 25
1kV WMPG 300/150* MAX 300±5.0 0.70±0.20 ≤150 1.46±0.20 25

10kV Schrumpfschlauch für Sammelschienen

Maße  Sammelschienenbreite (eckig/rund)  wie geliefert (mm)  vor Schrumpfung (mm)  Verpackung (m/Spule)
Innendurchmesser Wandstärke  Innendurchmesser Wandstärke
10kV WMPG 15/8 15/12 15±0.8 1.20±0.30 ≤8.0 2.1±0.30 25
10kV WMPG 20/10 20/15 20±0.8 1.20±0.30 ≤10.0 2.1±0.30 25
10kV WMPG 25/12 25/18 25±0.8 1.20±0.30 ≤12.5 2.1±0.30 25
10kV WMPG 30/15 30/20 30±0.8 1.20±0.30 ≤15.0 2.1±0.30 25
10kV WMPG 30/18 35/25 36±1.0 1.20±0.30 ≤18.0 2.1±0.30 25
10kV WMPG 40/20 40/30 40±1.0 1.20±0.30 ≤20.0 2.3±0.30 25
10kV WMPG 50/25 50/35 50±2.0 1.20±0.30 ≤25.0 2.3±0.30 25
10kV WMPG 60/30 60/45 60±3.0 1.20±0.30 ≤30.0 2.3±0.30 25
10kV WMPG 65/33* 65/45 65±3.0 1.20±0.30 ≤33.0 2.3±0.30 25
10kV WMPG 70/35 70/50 70±3.0 1.20±0.30 ≤35.0 2.3±0.30 25
10kV WMPG 75/38* 75/50 75±3.0 1.20±0.30 ≤38.0 2.3±0.30 25
10kV WMPG 85/43* 80/55 80±3.0 1.20±0.30 ≤40.0 2.3±0.30 25
10kV WMPG 80/40 80/65 85±3.0 1.20±0.30 ≤43.0 2.4±0.30 25
10kV WMPG 85/43* 100/75 100±4.0 1.20±0.30 ≤50.0 2.4±0.30 25
10kV WMPG 100/50 120/85 120±4.0 1.20±0.30 ≤60.0 2.4±0.30 25
10kV WMPG 120/60 150/105 150±4.0 1.20±0.30 ≤75.0 2.4±0.30 25
10kV WMPG 150/75 180/120 180±5.0 1.20±0.30 ≤90.0 2.4±0.30 25
10kV WMPG 180/90 210/140 210±5.0 1.20±0.40 ≤105 2.4±0.30 20
10kV WMPG 210/105* 230/150 230±5.0 1.20±0.40 ≤115 2.4±0.30 20
10kV WMPG 230/115* 250/180 250±5.0 1.20±0.40 ≤125 2.4±0.30 20
10kV WMPG 300/150* 300/210 300±5.0 1.20±0.40 ≤150 2.4±0.30 15

20kV Schrumpfschlauch für Sammelschienen

Maße  Sammelschienenbreite (eckig/rund) wie geliefert (mm)  vor Schrumpfung (mm)  Verpackung (m/Spule)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke
20kV WMPG 15/8 15/12 15±0.8 1.30±0.30 ≤8.0 2.30±0.30 20
20kV WMPG 20/10 20/15 20±0.8 1.30±0.30 ≤10.0 2.30±0.30 20
20kV WMPG 25/12 25/18 25±0.8 1.30±0.30 ≤13.0 2.30±0.30 20
20kV WMPG 30/15 32/20 30±0.8 1.30±0.30 ≤15.0 2.30±0.30 20
20kV WMPG 40/20 40/30 40±1.0 1.40±0.40 ≤20.0 2.60±0.40 20
20kV WMPG 50/25 50/35 50±2.0 1.40±0.40 ≤25.0 2.60±0.40 25
20kV WMPG 60/30 60/45 60±3.0 1.40±0.40 ≤30.0 2.60±0.40 25
20kV WMPG 65/33* 65/45 65±3.0 1.40±0.40 ≤33.0 2.60±0.40 25
20kV WMPG 70/35 70/50 70±3.0 1.40±0.40 ≤35.0 2.60±0.40 25
20kV WMPG 75/38 75/50 75±3.0 1.40±0.40 ≤38.0 2.60±0.40 25
20kV WMPG 80/40 80/55 80±3.0 1.40±0.40 ≤40.0 2.60±0.40 25
20kV WMPG 85/43* 80/65 85±3.0 1.40±0.40 ≤43.0 2.60±0.40 25
20kV WMPG 100/50 100/75 100±4.0 1.40±0.40 ≤50.0 2.60±0.40 25
20kV WMPG 120/60 120/85 120±4.0 1.40±0.40 ≤60.0 2.60±0.40 25
20kV WMPG 150/75 150/105 150±4.0 1.40±0.40 ≤75.0 2.60±0.40 25
20kV WMPG 180/90 180/120 180±5.0 1.40±0.40 ≤90.0 2.60±0.40 25
20kV WMPG 210/105* 210/140 210±5.0 1.40±0.40 ≤105 2.60±0.40 20
20kV WMPG 230/115* 230/150 230±5.0 1.40±0.40 ≤115 2.60±0.40 20

35kV Schrumpfschlauch für Sammelschienen

Maße Sammelschienenbreite (eckig)  wie geliefert (mm)  vor Schrumpfung (mm)  Verpackung (m/Spule)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke
35kV WMPG 15/8 15/12 15±0.8 1.90±0.50 ≤8.0 4.0±0.30 15
35kV WMPG 20/10 20/15 20±0.8 1.90±0.50 ≤10.0 4.0±0.30 15
35kV WMPG 25/13 25/18 25±0.8 1.90±0.50 ≤13.0 4.0±0.30 15
35kV WMPG 30/15 30 30±0.8 1.90±0.50 ≤15.0 4.0±0.30 15
35kV WMPG 35/18 30/40 35±1.0 1.90±0.50 ≤18.0 4.0±0.30 15
35kV WMPG 40/20 40 40±1.0 1.90±0.50 ≤20.0 4.0±0.30 15
35kV WMPG 50/25 50 50±2.0 1.90±0.50 ≤25.0 4.0±0.30 15
35kV WMPG 60/30 60 60±3.0 1.90±0.50 ≤30.0 4.0±0.30 15
35kV WMPG 65/33* 60/70 65±3.0 1.90±0.50 ≤33.0 4.0±0.30 15
35kV WMPG 70/35 70 70±3.0 1.90±0.50 ≤35.0 4.0±0.30 15
35kV WMPG 75/38* 70/80 75±3.0 1.90±0.50 ≤38.0 4.0±0.30 15
35kV WMPG 80/40 80/100 80±3.0 1.90±0.50 ≤40.0 4.0±0.30 15
35kV WMPG 100/50 100/120 100±4.0 1.90±0.50 ≤50.0 4.0±0.30 15
35kV WMPG 120/60 150 120±4.0 1.90±0.50 ≤60.0 4.0±0.30 15
35kV WMPG 150/75 180 150±4.0 1.90±0.50 ≤75.0 4.0±0.30 15
35kV WMPG 180/90* MAX. 180±5.0 1.90±0.50 ≤90.0 4.0±0.30 15
35kV WMPG 210/105* MAX. 210±5.0 1.90±0.50 ≤105 4.0±0.30 15
35kV WMPG 230/115* MAX. 230±5.0 1.90±0.50 ≤115 4.0±0.30 15
35kV WMPG 250/125* MAX. 250±5.0 1.90±0.50 ≤125 4.0±0.30 15
35kV WMPG 300/150* MAX. 300±5.0 1.90±0.50 ≤150 4.0±0.30 15
