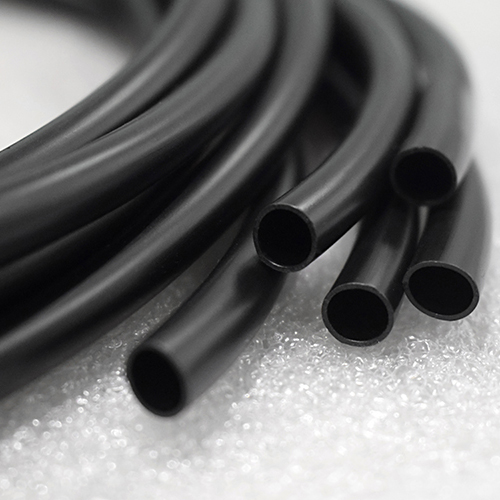

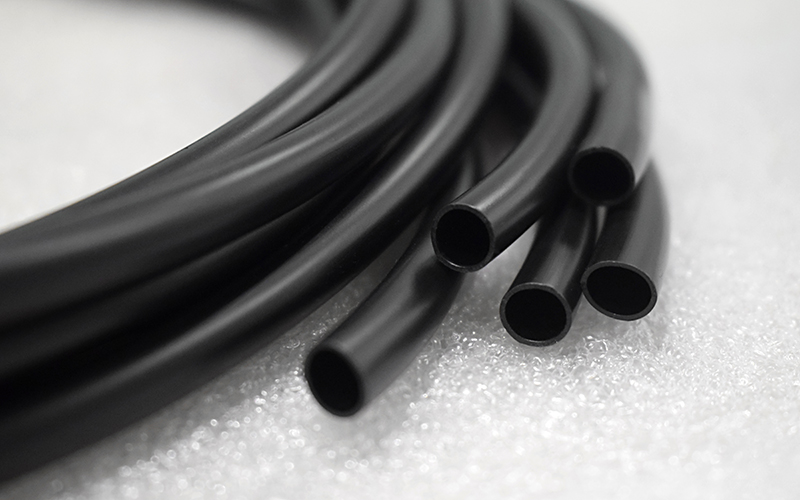

PVC Schlauch, Isolierschlauch

CYG-PVC (120)

PVC Schlauch, Isolierschlauch

nicht schrumpfender Isolierschlauch für Kabelbäume in Automobilanwendungen
  • Polyvinylchlorid
  • Nenntemperatur: -40°C bis 120°C
  • ideale elektrische und physikalische Eigenschaften
  • besonder kältebeständig und flammhemmend
  • leichte Montage
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere PVC Isolierschläuche werden in der Automobilindustrie zur Isolierung und zum Schutz von Kabelbäumen eingesetzt und garantieren Zuverlässigkeit und Effizienz wichtiger Komponenten.
Eigenschaften
  • Nenntemperatur: -40°C bis 120°C
  • ideale elektrische und physikalische Eigenschaften, korrosionsbeständig
  • leichte Montage
  • Mit Volkswagen TL 507-1 Standard konform
  • Von Volkswagen BMG genehmigt
  • besonders kältebeständig und flammhemmend
Technische Daten
Eigenschaften Testverfahren Leistung
Härtegrad DIN ISO 7619-1 95± (1 Shore-Härte A)
Bruchwiderstand  DIN EN ISO 527-1 (23±3)MPa
max. Verlängerung DIN EN ISO 527-1 300%~400%
kurzzeitige Alterung (120℃/120h)  - -
Härtegrad, Bruchwiderstand und max. Verlängerung nach Alterung DIN ISO 7619-1 DIN EN ISO 527-1 DIN EN ISO 527-1 Veränderung ≤ (2 Shore-Härte A)
(23±3)MPa
300%~400%
langzeitige Alterung (120℃/3000h)  - -
Bruchwiderstand und max. Verlängerung nach Alterung  DIN EN ISO 527-1 DIN EN ISO 527-1 Änderungsrate ≤50%
Änderungsrate ≤50%
Hitzeschock 120℃, 120h keine Brüche, keine Lecks, kein Ausfluss,
Kaltbiegebeständigkeit  Biegung 180° -15℃, 22H,  keine Brüche
Flammbeständigkeit TL1010 ＜100mm/min
Maße
Größe Innendurchmesser (mm) Wandstärke (mm)
Ø3.0 3.0+0.4 0.4±0.10
Ø4.0 4.0+0.4 0.5±0.15
Ø5.0 5.0+0.4 0.6±0.15
Ø6.0 6.0+0.4 0.6±0.15
Ø7.0 7.0+0.4 0.7±0.15
Ø8.0 8.0+0.4 0.7±0.15
Ø9.0 9.0+0.4 0.7±0.15
Ø10.0 10.0+0.5 0.7±0.15
Ø11.0 11.0+0.5 0.8±0.15
Ø12.0 12.0+0.5 0.8±0.15
Ø13.0 13.0+0.5 0.8±0.15
Ø14.0 14.0+0.5 1.0±0.20
Ø15.0 15.0+0.5 1.0±0.20
Ø16.0 16.0+0.7 1.0±0.20
Ø17.0 17.0+0.7 1.0±0.20
Ø18.0 18.0+0.7 1.2±0.20
Ø19.0 19.0+0.7 1.2±0.20
Ø20.0 20.0+0.7 1.2±0.20
Ø21.0 21.0+0.8 1.2±0.20
Ø22.0 22.0+0.8 1.2±0.20
Ø23.0 23.0+0.8 1.2±0.20
Ø24.0 24.0+0.8 1.2±0.20
Ø25.0 25.0+0.8 1.2±0.20
Ø28.0 28.0+1.0 1.2±0.20
Ø30.0 30.0+1.0 1.2±0.20
Ø32.0 32.0+1.0 1.2±0.20
