PTFE Schlauch, Isolierschlauch

CB-TT (L/T/S)

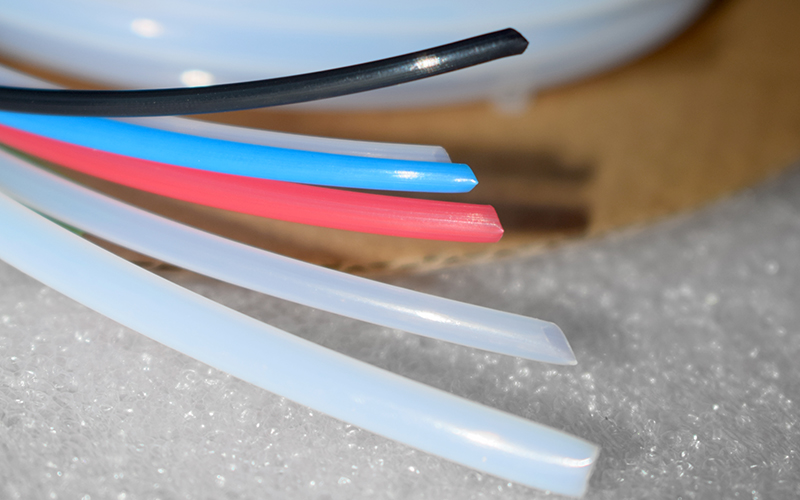

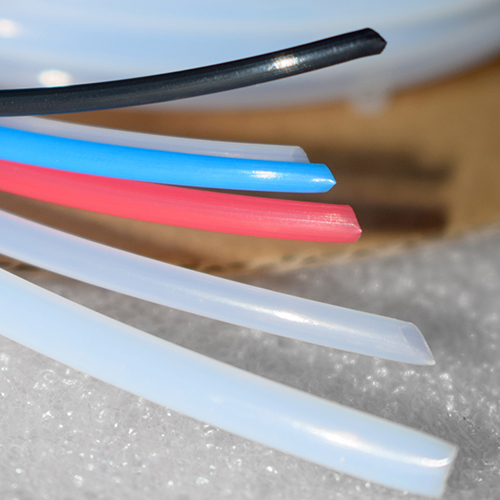

PTFE Schlauch, Isolierschlauch

nicht schrumpfbare Isolierschläuche für Elektroanwendungen

Unsere Isolierschläuche werden aus PTFE gefertigt, welches besonders hitzebeständig ist (bis 260°C), korrosionsbeständig, isolierend und stabil. Unsere Isolierschläuche der Modelle CB-TT-L (150V), CB-TT-T (300V) und CB-TT-S (600V) sind UL zertifiziert (Zertifikatnummer: E180918) und funktionieren mit UL 1446 Isoliersystemen (PD GE ORGE CO/RIPLEY RESIN DASH2B-5 System).

  • Material: PTFE (Polytetrafluoroethylen)
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Diese Isolierschläuche werden häufig in Technologieindustrien eingesetzt, z.B. für Computer, Heizgeräte, Luft- und Raumfahrt, Militär, Kommunikation, Mikrotransformer, Spezialsensoren, künstliche Blutgefäße und mehr.
Besonderheiten
  • Temperaturbeständigkeit
  • Spannungsfestigkeit
  • gute dielektrische Stärke
  • niedriger Reibungskoeffizient
  • wetterbeständig
  • chemikalienecht und lösungsmittelbeständig
  • Farben und Größen nach Maß
Kategorien
Nennspannung Modell Abkürzung
150V CB-TT-L L
300V CB-TT-T T
600V CB-TT-S S
Technische Daten
Eigenschaften Testverfahren Leistung
spez. Gewicht  ASTMD 792 2.13~2.20g/cm³
Schmelzpunkt (DSC)  ASTMD 3418 327±10℃
Bruchwiderstand  ASTMD 638 ≥20.7MPa
max. Verlängerung ASTMD 638 ≥200%
Kaltbiegebeständigkeit  UL224 5.9 -30±1℃/4h, keine Brüche
Hitzealterung  UL224 5.1 232±1℃/7d
max. Verlängerung UL224 5.15  200℃/3m ≤±1%
Dielektrische Stärke (2500V/60s)  UL224 5.6 kein Zusammenbruch
Dielektrische Stärke (2500V/60s nach Alterung)  Aging: UL224 5.1 Test: UL224 5.6  kein Zusammenbruch
spez. Durchgangswiderstand  ASTMD 257 ≥1015 Ω·cm
Flammbeständigkeit UL224 5.11 VW-1
Maße
Maße (mm) Innendurchmesser (mm) Wandstärke (mm)
AWG S-Typ T-Typ L-Typ
30 0.30±0.05 0.23±0.05 0.23±0.05 0.15±0.04
28 0.38±0.05
26 0.46±0.05
24 0.56±0.05 0.30±0.06 0.25±0.06
23 0.66±0.05
22 0.71±0.05
21 0.81±0.05 0.40±0.07 0.30±0.06
20 0.86±0.05
19 0.96±0.05
18 1.07±0.05
17 1.19±0.05
16 1.34±0.05
15 1.50±0.05
14 1.68±0.08 0.20±0.05
13 1.93±0.08
12 2.16±0.08
11 2.41±0.08
10 2.69±0.08
9 3.00±0.08 0.50±0.07 0.38±0.07
8 3.38±0.08
7 3.76±0.08
6 4.22±0.08 0.25±0.06
5 4.72±0.10
4 5.28±0.10
3 5.94±0.10
2 6.68±0.10
1 7.46±0.10
0 8.38±0.10
