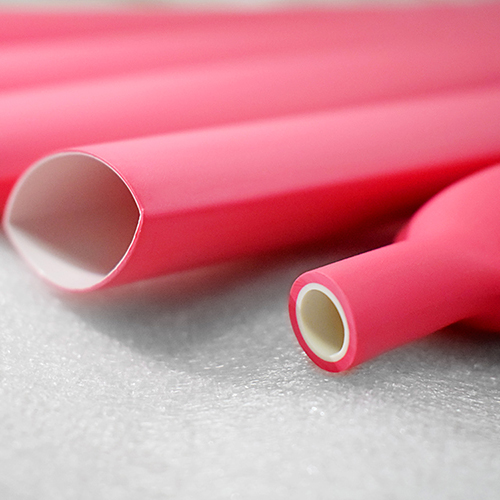

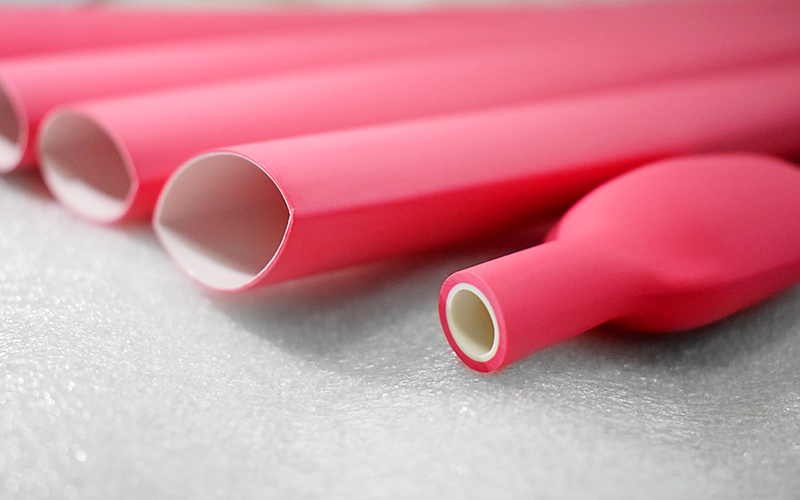

super/ besonders flexibler Schrumpfschlauch, doppelwandig

CYG-DWT

super/ besonders flexibler Schrumpfschlauch, doppelwandig

innenkleberbeschichtete Kabelschlauch für Automobilanwendungen
  • Innenschicht: Modifizierter Innenkleber
  • Schrumpfraten: 2:1, 3:1, 4:1
  • besonders flexibel, super elastisch und in verschiedenen Schrumpfraten erhältlich
  • flammhemmend, Brandklassifikation UL224 VW-1 konform
  • Außenschicht: quervernetztes, modifiziertes Polyolefin
Kostenvoranschlag erhalten
Anwendungsbereiche
  • unsere extra flexiblen, doppelwandigen Schrumpfschläuche bieten beste Isolierung für verschiedene Elektrokomponenten, z.B. Anschlüsse, Kabelbäume und mehr.
  • Die Schrumpfschläuche sind in verschiedenen Schrumpfraten erhältlich, je nach Anforderungen, Größe und Form der zu isolierenden Komponenten.
Eigenschaften
  • Schrumpfraten: 2:1, 3:1, 4:1
  • besonders flexibel, super elastisch und in verschiedenen Schrumpfraten erhältlich
  • ideale Abdichtung
  • Innenkleberbeschichtet für verschiedene Materialien geeignet, z.B. Kunststoff, Gummi und Metall
  • AMS-DTL23053/4 Klasse 1 und 3 konform
  • Standardfarbe: schwarz (auf Anfrage auch andere Farben möglich)
  • RoHS Umweltstandard konform
  • flammhemmend, Brandklassifikation UL224 VW-1 konform
  • Außenschicht: quervernetztes, modifiziertes Polyolefin
Technische Daten
Eigenschaften Testverfahren Leistung Referenzwert
Nenntemperatur - 135°C 135°C
Verlängerung  ASTMD2671 -10%~0 -4%
Bruchwiderstand ASTMD638 ≥10.4Mpa 15.0Mpa
max. Verlängerung ASTMD638 ≥200% 390%
Hitzealterungstest  - - -
Bruchwiderstand nach Hitzealterung  ASTMD638 ≥7.3Mpa 12.3Mpa
max. Verlängerung nach Hitzealterung  ASTMD638 ≥100% 260%
Spannungsprüfung  UL224 600V 600V
spez. Durchgangswiderstand  ASTMD2671 ≥1.0×1012 Ω·cm 4.3×1012 Ω·cm
Dielektrische Stärke (2500V/60s)  UL224 kein Zusammenbruch  kein Zusammenbruch
Hitzeschock (250°C/4h, nur Außenschicht)  UL224 keine Lecks, kein Ausfluss, keine Brüche bestanden
Konzentrizität ASTMD2671 ≥65% 80%
Maße

Schrumpfrate: 2:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke Innenkleberschicht
Ø1.6 1.6+0.3 0.30±0.05 ≤0.8 0.55±0.10 0.25
Ø2.4 2.4+0.4 0.30±0.05 ≤1.2 0.55±0.10 0.25
Ø3.2 3.2+0.4 0.30±0.05 ≤1.6 0.60±0.10 0.30
Ø4.8 4.8+0.5 0.35±0.05 ≤2.4 0.70±0.10 0.35
Ø6.4 6.4+0.5 0.40±0.08 ≤3.2 0.75±0.15 0.40
Ø9.5 9.5+0.5 0.40±0.08 ≤4.8 0.80±0.15 0.40
Ø12.7 12.7+0.3 0.45±0.08 ≤6.4 0.85±0.15 0.40
Ø19.1 19.1+0.4 0.50±0.10 ≤9.5 0.95±0.20 0.45
Ø25.4 25.4+0.5 0.55±0.10 ≤12.7 1.10±0.20 0.50
Ø38.1 38.1+1.0 0.60±0.10 ≤19.0 1.25±0.20 0.50

Schrumpfrate: 3:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke Innenkleberschicht
Ø3.2 3.2+0.5 0.45±0.05 ≤1.0 1.00±0.20 0.50
Ø4.7 4.7+0.5 0.50±0.05 ≤1.5 1.10±0.25 0.50
Ø6.4 6.4+0.6 0.50±0.08 ≤2.0 1.20±0.25 0.50
Ø9.5 9.5+0.7 0.55±0.08 ≤3.0 1.35±0.25 0.60
Ø12.7 12.7+0.7 0.70±0.10 ≤4.0 1.75±0.30 0.80
Ø19.1 19.1+0.9 0.75±0.10 ≤6.0 2.00±0.40 0.80
Ø24.0 24.0+0.7 0.85±0.12 ≤8.4 2.35±0.30 1.00
Ø25.4 25.4+1.0 0.85±0.12 ≤8.4 2.30±0.45 1.05
Ø30.0 30.0+1.0 0.90±0.15 ≤10.0 2.40±0.45 1.05
Ø40.0 40.0+1.0 0.95±0.15 ≤13.5 2.55±0.45 1.05

Schrumpfrate: 4:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke Innenkleberschicht
Ø4.0 4.0+0.6 0.50±0.08 ≤1.0 1.20±0.25 0.55
Ø8.0 8.0+0.6 0.55±0.08 ≤2.0 1.55±0.25 0.70
Ø8.0 8.0+0.6 0.40±0.08 ≤2.0 1.10±0.25 0.50
Ø12.0 12.0+0.7 0.75±0.10 ≤3.0 2.05±0.30 0.90
Ø12.0 12.0+0.7 0.50±0.10 ≤3.0 1.40±0.25 0.60
Ø16.0 16.0+0.8 0.70±0.10 ≤4.0 2.10±0.30 1.00
Ø16.0 16.0+0.8 0.60±0.10 ≤4.0 1.80±0.30 0.75
Ø24.0 24.0+1.0 0.85±0.12 ≤6.0 2.60±0.40 1.20
Ø24.0 24.0+1.0 0.75±0.12 ≤6.0 2.25±0.45 0.75
Ø32.0 32.0+1.0 0.90±0.15 ≤8.0 2.90±0.45 1.40
Ø32.0 32.0+1.2 0.80±0.15 ≤8.0 2.55±0.45 1.00
