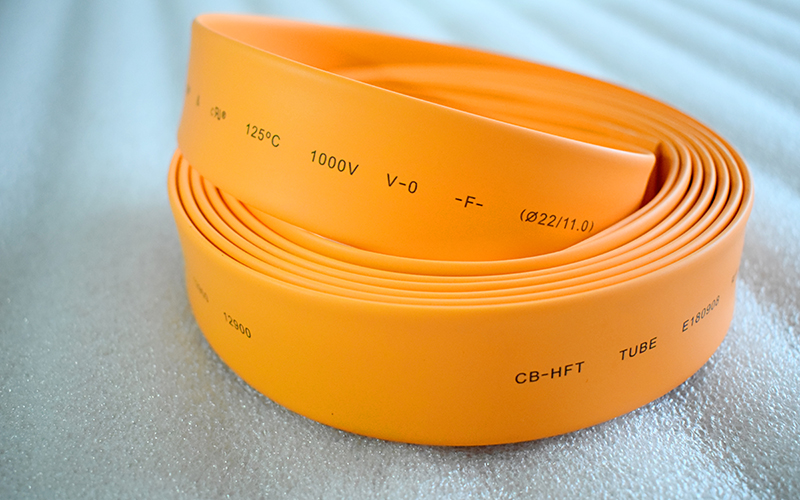

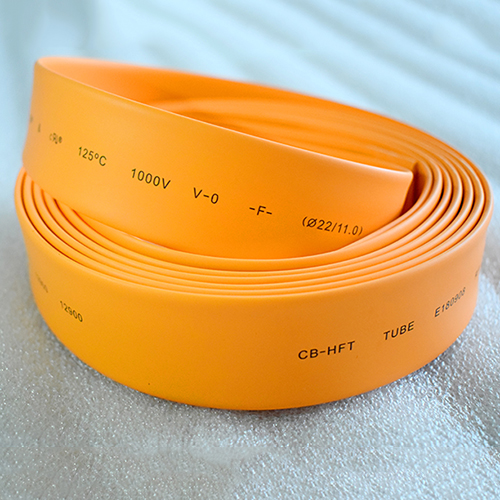

Schrumpfschläuche für E-Fahrzeuge, CB-HFT (6P)

CB-HFT (6P)

Schrumpfschläuche für E-Fahrzeuge

einwandiger, flammhemmender Schrumpfschlauch für Automobilanwendungen
  • modifiziertes Polyolefin
  • Flexibilität und Elastizität
  • flammhemmend, nach UL Zertifikat.
  • starke physikalische, chemische und elektrische Eigenschaften
  • Standardfarbe: orange (weitere Farben auf Anfrage)
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere Schrumpfschläuche für E-Fahrzeuge eignen sich zur Isolierung und zum Schutz verschiedenster Kupferkomponenten in der E-Fahrzeug-Industrie. Sie sind spezifisch designt um den Schutzanforderungen und SIcherheitsstandards von E-Fahrzeugen gerecht zu werden.
Eigenschaften
  • Flexibilität und Elastizität
  • flammhemmend nach UL Zertifikat
  • starke physikalische, chemische und elektrische Eigenschaften
  • RoHS konform für Umweltsicherheit.
  • Standardfarbe: orange (weitere Farben auf Anfrage)
Technische Daten
Eigenschaften Testverfahren Leistung
Schrumpfdauer  UL224 5min
Betriebstemperatur  ASTMD2671 -40°C-125°C
Verlängerung  ASTMD2671 -5%~5%
Bruchwiderstand  ASTMD2671 ≥10.4MPa
max. Verlängerung  ASTMD2671 ≥200%
Hitzealterungstest (158℃/168h)  - -
Bruchwiderstand nach Alterung  ASTMD2671 ≥7.3MPa
max. Verlängerung nach Alterung ASTMD2671 ≥100%
Dielektrische Stärke ASTMD876 600V
spez. Durchgangswiderstand  UL224 ≥1012 Ω·cm
Spannungsfestigkeit (2500V/60s)  UL224 kein Zusammenbruch
Kupferkorrosion (158℃/168h)  UL224 keine Korrosion
Hitzeschock  UL224 keine Brüche
Kältebiegebeständigkeit  UL224 keine Brüche
Flammbeständigkeit UL224 GB/T2408 VW-1, V-0/HB
Maße

Schrumpfrate: 2:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke
Ø15 15.70±0.40 0.36±0.09 ≤7.50 0.70±0.10
Ø15 15.70±0.40 0.70±0.17 ≤7.50 1.35±0.20
Ø16 16.70±0.40 0.36±0.09 ≤8.00 0.70±0.10
Ø16 16.70±0.40 0.70±0.17 ≤8.00 1.35±0.10
Ø18 18.70±0.50 0.40±0.10 ≤9.00 0.78±0.10
Ø18 18.70±0.50 0.70±0.17 ≤9.00 1.35±0.20
Ø18 18.70±0.50 0.50±0.13 ≤9.00 1.00±0.20
Ø20 20.70±0.50 0.40±0.10 ≤10.00 0.80±0.10
Ø20 20.70±0.50 0.70±0.17 ≤10.00 1.35±0.20
Ø22 22.70±0.60 0.70±0.17 ≤11.00 1.35±0.20
Ø25 26.00±0.50 0.46±0.12 ≤12.50 0.90±0.15
Ø25 26.00±0.50 0.70±0.17 ≤12.50 1.35±0.20
Ø28 29.20±0.70 0.46±0.12 ≤14.00 0.94±0.15
Ø28 28.25±0.25 0.68±0.17 ≤10.50 1.68+0.25
Ø30 31.00±0.80 0.46±0.12 ≤15.00 1.00±0.15
Ø30 31.00±0.80 0.70±0.17 ≤15.00 1.35±0.20
Ø30 32.00±0.80 0.85±0.20 ≤15.00 1.77±0.25
Ø35 36.00±0.80 0.50±0.13 ≤17.50 1.00±0.15
Ø35 36.00±0.80 0.70±0.17 ≤17.50 1.35±0.20
Ø35 36.00±0.80 0.80±0.15 ≤20.00 1.55±0.20
Ø40 41.00±0.80 0.50±0.13 ≤21.00 1.15±0.15
Ø40 41.00+1.00 0.65±0.15 ≤20.00 1.35±0.15
Ø45 46.00±0.80 0.70±0.17 ≤21.00 1.35±0.20
