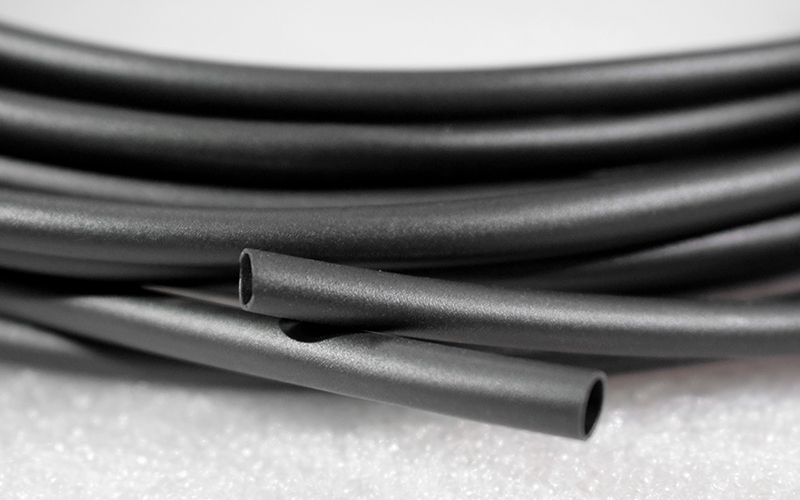

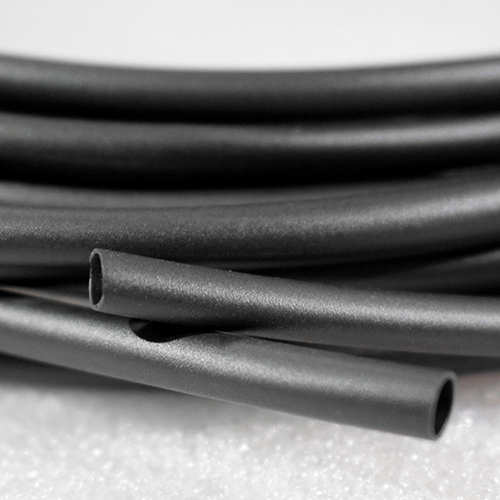

flexibler Schrumpfschlauch, chemikalienecht

CYG-135F

flexibler Schrumpfschlauch, chemikalienecht

einwandiger Schrumpfschlauch für Automobilanwendungen
  • Schrumpfrate: 2:1 und 3:1
  • besonders flexibel und elastisch
  • Brandschutzklasse UL224 VW-1 konform
  • starke physikalische, chemische und elektrische Eigenschaften
  • quervernetztes, modifiziertes Polyolefin
Kostenvoranschlag erhalten
Anwendungsbereiche
  • Unsere flexiblen Schrumpfschläuche sind gegen Lösungsmittel beständig und können in verschiedenen Anwendungen eingesetzt werden, in denen Schutz vor Lösemitteln und Abrieb gefordert sind.
  • zuverlässige Isolierung für Kabelbäume, Kabelanschlusskasten, Anschlüsse etc., die von Abrieb und Lösemittelverunreinigungen sowie Brüchen oder Rissen gefährdet sind.
Eigenschaften
  • Schrumpfrate: 2:1 und 3:1
  • besonders flexibel und elastisch
  • Brandschutzklasse UL224 VW-1 konform
  • Standardfarbe: schwarz. Auf Anfrage können wir auch andere Farben anbieten.
  • Unsere Schläuche sind umweltfreundlich und RoHS konform.
  • starke physikalische, chemische und elektrische Eigenschaften
Technische Daten
Eigenschaften Testverfahren Leistung Referenzwert
Nenntemperatur - 135°C 135°C
Verlängerung  ASTMD2671 -10%~0 -4%
Bruchwiderstand ASTMD638 ≥10.4MPa 15.0MPa
max. Verlängerung  ASTMD638 ≥200% 390%
Hitzealterungstest (175℃/168h)  - - -
Bruchwiderstand nach Alterung ASTMD638  ≥7.3MPa 12.3MPa
max. Verlängerung nach Alterung  ASTMD638 ≥100% 260%
Spannungsfestigkeit  UL224 600V 600V
spez. Durchgangswiderstand  ASTMD2671 ≥1.0×1012 Ω·cm 4.3×1012 Ω·cm
Dielektrische Stärke (2500V/60s)  UL224 kein Zusammenbruch  kein Zusammenbruch
Hitzeschock (250℃/4h)  UL224 keine Lecks, kein Ausfluss, keine Brüche bestanden
Ölbeständigkeit  SAE-AMS-DTL 23053 bestanden bestanden
Konzentrizität ASTMD2671 ≥70% 85%
Maße

Schrumpfrate: 2:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke
Ø1.2 1.2+0.5 0.30±0.05 ≤0.6 0.40±0.08
Ø1.6 1.6+0.5 0.30±0.05 ≤0.8 0.45±0.08
Ø2.4 2.4+0.5 0.30±0.05 ≤1.2 0.50±0.08
Ø3.2 3.2+0.5 0.25±0.05 ≤1.6 0.50±0.08
Ø4.8 4.8+0.5 0.27±0.05 ≤2.4 0.52±0.08
Ø6.4 6.4+0.5 0.35±0.08 ≤3.2 0.60±0.08
Ø9.5 9.5+0.5 0.20±0.05 ≤4.8 0.38±0.08
Ø12.7 12.7+0.5 0.20±0.05 ≤6.4 0.38±0.08
Ø19.1 19.1+1.0 0.30±0.06 ≤9.5 0.58±0.10
Ø25.4 25.4+1.0 0.50±0.12 ≤12.7 0.90±0.12
Ø31.8 31.8+1.5 0.55±0.13 ≤15.9 1.00±0.15
Ø38.1 38.1+1.5 0.55±0.13 ≤19.1 1.00±0.15
Ø50.8 50.8+1.5 0.60±0.15 ≤25.4 1.15±0.15
Ø76.2 76.2+2.0 0.65±0.16 ≤38.1 1.25±0.20

Schrumpfrate: 3:1

Größe wie geliefert (mm) vor Schrumpfung (mm)
Innendurchmesser Wandstärke Innendurchmesser Wandstärke
Ø1.5 1.5+0.4 0.20±0.05 ≤0.6 0.40±0.10
Ø3.0 3.0+0.4 0.20±0.05 ≤1.0 0.55±0.10
Ø4.5 4.5+0.4 0.20±0.05 ≤1.5 0.55±0.10
Ø6.0 6.0+0.5 0.22±0.05 ≤2.0 0.60±0.15
Ø9.0 9.0+0.5 0.25±0.06 ≤3.0 0.70±0.15
Ø12 12.0+0.7 0.25±0.06 ≤4.0 0.70±0.15
Ø18 18.0+0.8 0.30±0.07 ≤6.0 0.80±0.20
Ø24 24.0+0.8 0.40±0.10 ≤8.0 1.10±0.20
Ø39 39.0+1.20 0.42±0.10 ≤13.0 1.20±0.20
