Schrumpfschläuche aus Verbundmaterialien | Kabelzubehör

Schrumpfschlauch/ Isolierschlauch, halbleitend

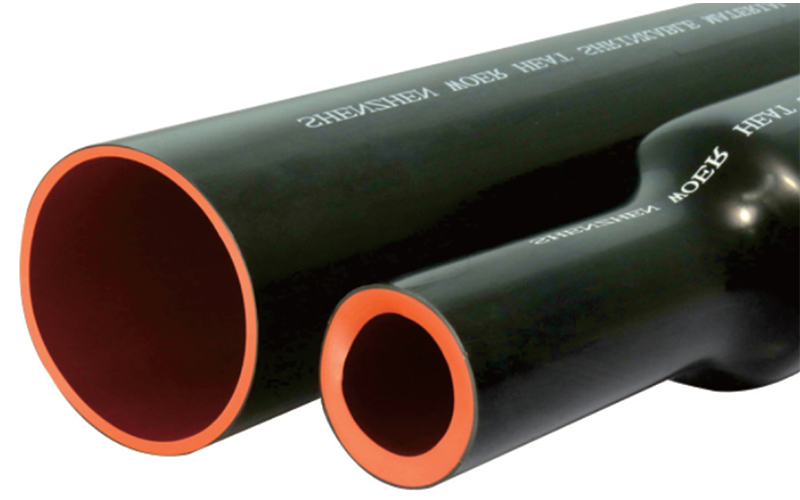

Unsere Schrumpfschläuche aus Verbundmaterialien werden stranggepresst, quervernetzt und ausgedehnt um eine doppelwanidge Struktur aus leitfähigen und isolierenden Materialien zu schaffen. Die rote Isolierschicht ist besonders stabil und die leitfähige schwarze Schicht sorgt für elektrische Isolierung, sodass diese Schrumpfschläuche für Elektrosysteme mit bis zu 42kV eingesetzt werden können.

Kostenvoranschlag erhalten

Maße

	wie geliefert (mm)		vor Schrumpfung (mm)
	Innendurchmesser	Wandstärke	Innendurchmesser	Wandstärke
Ø30/12	≥30	2.8±0.3	≤12	5.8±0.3
Ø35/13	≥35	2.5±0.3	≤13	5.8±0.3
Ø45/16	≥45	2.3±0.3	≤16	5.8±0.3
Ø50/16	≥50	2.0±0.3	≤16	5.8±0.3
Ø55/21	≥55	2.2±0.3	≤21	5.8±0.3
Ø60/21	≥60	2.0±0.3	≤21	5.8±0.3
Ø65/26	≥65	2.3±0.3	≤26	5.8±0.3
Ø70/29	≥70	2.9±0.3	≤29	7.2±0.3
Ø75/29	≥75	2.8±0.3	≤29	7.2±0.3
Ø80/29	≥80	2.7±0.3	≤29	7.2±0.3
Ø85/29	≥85	2.7±0.3	≤29	7.2±0.3
Ø90/29	≥88	2.5±0.3	≤29	7.2±0.3
Ø100/38	≥100	2.9±0.3	≤38	7.2±0.3
Ø120/45	≥120	2.9±0.3	≤45	7.2±0.3

Technische Daten (Isolierschicht)

Eigenschaften	Testverfahren	Leistung
Bruchwiderstand	GB1040	≥12MPa
max. Verlängerung	GB1040	≥400%
Bruchwiderstand nach Alterung (bei 130℃, 168h)	GB7141/130℃,168 Std.	±20％
max.Verlängerung nach Alterung (bei 130℃, 168h)	Std. GB7141/130℃,168	±20％
spez. Durchgangswiderstand	GB1410	≥10¹³ Ω·cm
Dielektrische Stärke	GB1408	≥25kV/mm

Technische Daten halbleitende Beschichtung

Eigenschaften	estverfahren T	Leistung
Bruchwiderstand	GB1040	≥10MPa
max. Verlängerung	GB1040	≥300%
Bruchwiderstand nach Alterung (bei 130℃, 168h)	GB7141/130℃,168Std.	±20％
max.Verlängerung nach Alterung (bei 130℃, 168h)	Std. GB7141/130℃,168	±20％
spez. Durchgangswiderstand	GB1410	≤10³ Ω·cm
