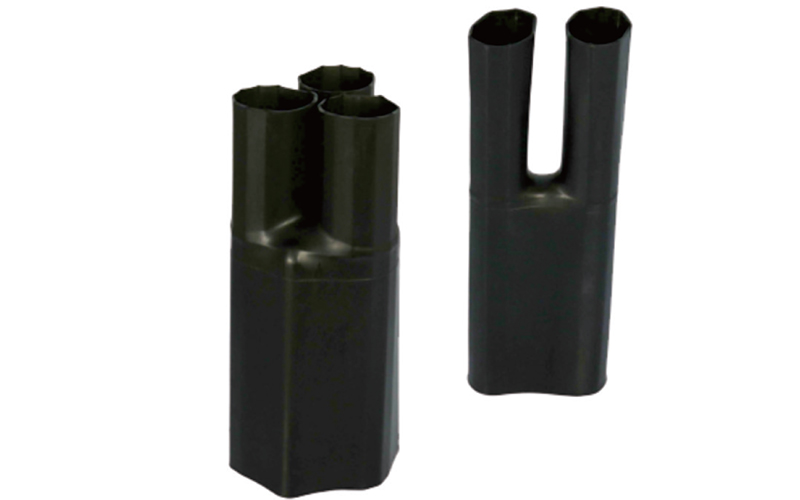

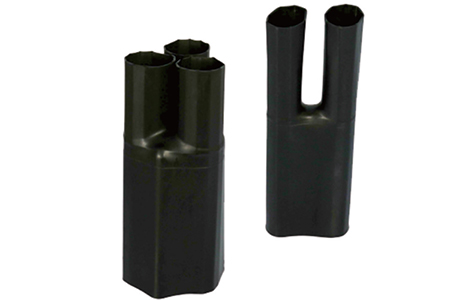

Schrumpf-Aufteilkappen

Schrumpf-Aufteilkappen

Unsere Schrumpf-Aufteilkappen werden aus quervernetztem Polyolifen gefertigt, bieten beste Isolierung und Schutz für mehradrige Kabelzüge. Durch die innenkleberbeschichteten Enden bieten sie außerdem Wasserdichtigkeit und extra Sicherheit.

Kostenvoranschlag erhalten
Maße
Produkt  Maße wie geliefert (mm)  vor Schrumpfung (mm)  geeignete Leitung
Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  Gesamthöhe  Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  1kV
2 adrige Schrumpf-Aufteilkappen 00# ≥16 ≥8 60±3 ≤8.5 ≤3.5 --
0# ≥24 ≥12 140±5 ≥13 ≤5 4-6mm²
10-16mm²
1# ≥38 ≥20 145±5 ≤17 ≤7 25-50mm²
2# ≥48 ≥25 145±5 ≤22 ≤10 70-120mm²
3# ≥60 ≥35 140±5 ≤25 ≤11 150-240 mm²
4# ≥72 ≥40 140±5 -- -- 300-400 mm² 500-630 mm²
5# ≥145 ≥70 235±10 ≤62 ≤27 --
Produkt  Maße  wie geliefert (mm)  vor Schrumpfung (mm)  geeignete Leitung
Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  Gesamthöhe  Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  1kV 10kV 35kV
3 adrige Schrumpf-Aufteilkappen -2# ≥24 ≥11 140±5 ≤16 ≤5 4-6 mm²
10-16 mm²		 / /
-1# ≥48 ≥18 170±5 ≤22 ≤7 25-50 mm² /
0# ≥60 ≥25 175±5 ≤28 ≤8 70-120 mm² / /
1# ≥70 ≥30 210±5 ≤36 ≤13 150-240 mm² 25-50 mm² /
2# ≥87 ≥39 220±5 ≤46 ≤16 300-400 mm² 70-120 mm² /
3# ≥110 ≥42 230±5 ≤54 ≤19 500-630 mm² 150-240 mm² /
4# ≥125 ≥58 240±5 ≤64 ≤25 / 300-400 mm²,
500-630 mm²		 25-50 mm²
70-120 mm²
150-240 mm²
5# ≥140 ≥65 240±5 ≤64 ≤25 / / 300-400 mm²
500-630 mm²
Produkt  Maße  wie geliefert (mm)  vor Schrumpfung (mm)  geeignete Leitung
Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  Gesamthöhe  Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  1kV
4 adrige Schrumpf-Aufteilkappen 0# ≥38 ≥10 125±5 ≤18 ≤5 4-6 mm²
10-16 mm²
1# ≥50 ≥16 135±5 ≤25 ≤7 25-50mm²
2# ≥70 ≥23 185±5 ≤32 ≤9 70-120mm²
3# ≥82 ≥30 210±5 ≤45 ≤13 150-240mm²
4# ≥90 ≥35 210±5 ≤45 ≤13 300-400mm²
5# ≥109 ≥42 240±5 ≤54 ≤18 500-630mm²
Produkt  Maße  wie geliefert (mm)  vor Schrumpfung (mm)  geeignete Leitung
Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  Gesamthöhe  Innendurchmesser (Hauptleiter)  Innendurchmesser (Abzweig)  1kV
5 adrige Schrumpf-Aufteilkappen 0# ≥42 ≥11 130±5 ≤20 ≤5 4-6 mm²
10-16 mm²
1# ≥57 ≥15 170±5 ≤29 ≤7 25-50mm²
2# ≥70 ≥23 170±5 ≤38 ≤9 70-120mm²
3# ≥90 ≥30 180±5 ≤50 ≤13 150-240mm²
4# ≥120 ≥39 205±5 ≤48 ≤14 300-400mm²
