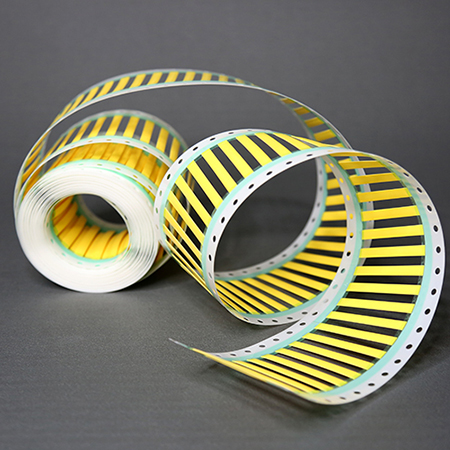

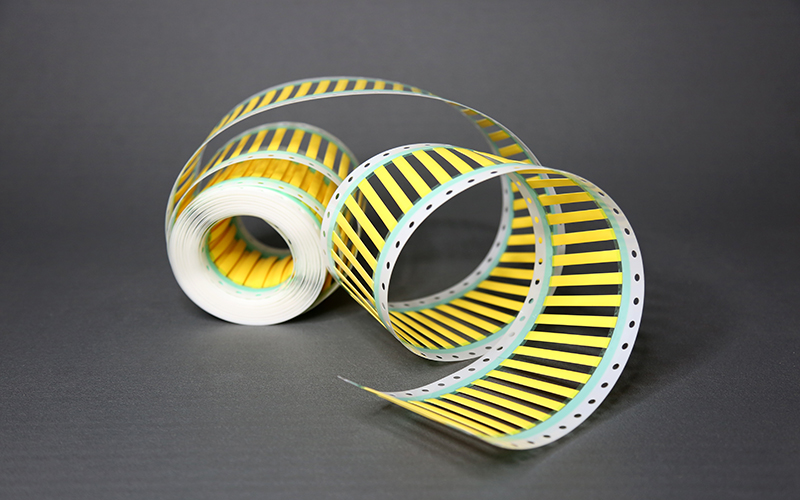

Schrumpfschlauchmarkierer für Militäranwendungen

CYG-MT (AMS)

Schrumpfschlauchmarkierer für Militäranwendungen

Schrumpfschlauchmarkierer zur Organisierung von Leitungen & Kabeln
  • Material: quervernetztes Polyolefin
  • Schrumpfrate: 2:1 / 3:1
  • Umweltstandard RoHS konform
  • Flexibel, temperaturbeständig und flammhemmend
  • leicht bedruckbar für gute und lange haltbare Idenfizierung
Kostenvoranschlag erhalten
Anwendungsbereiche
  • hochwertige Schrumpfschlauchmarkierer für Militäranwendungen für unterschiedlichste Elektroanwendungen. Sie sind höchst flammhemmend, isolierend und bieten gute mechanische Eigenschaften zum Schutz von Leitungen, Kabelanschlusskasten unter harschen Bedingungen.
Eigenschaften
  • Umweltstandard RoHS konform
  • Flexibel, temperaturbeständig und flammhemmend
  • GJB 7277-2011 Standard konform
  • leicht bedruckbar für gute und lange haltbare Idenfizierung
Technische Daten
Eigenschaften Testverfahren Richtwerte
Betriebstemperatur (℃)  - -55~135
Wasserabsorbierung (%)  23℃/24h ≤0.5
Verlängerung (%)  - -5~ (5 2:1) -20~ (5 3:1)
2% Zugmodul (MPa)  - ≤172
Bruchwiderstand (MPa)  500mm/min ≥10.4
max. Verlängerung (%)  500mm/min ≥300
nach Alterung 175℃/168h  Aussehen Reiben in dieselbe Richtung, 50 Mal der Aufdruck ist klar sichtbar
max. Verlängerung (%)  500mm/min ≥100
Isolierung und Spannungsfestigkeit 2500V/60s kein Zusammenbruch
Dielektrische Stärke (kV/mm)  - ≥ 19.7
spez. Durchgangswiderstand (Ω·cm)  - ≥1014
Flüssigkeitswiderstand 23℃/24h  Bruchwiderstand (MPa)  500mm/min ≥6.9
Dielektrische Stärke (kV/mm)  - ≥15.8
Aussehen Reiben in dieselbe Richtung, 50 Mal der Aufdruck ist klar sichtbar
Hitzeschock 225℃/4h keine Lecks, kein Ausfluss, keine Brüche; Reiben in dieselbe Richtung, 50 Mal; der Aufdruck ist klar sichtbar
Haltbarkeit Aufdruck Reiben in dieselbe Richtung, 30 Mal der Aufdruck ist klar sichtbar
Farbstabilität  175℃/24h kein Verblassen
Niedrigtemperaturbeständigkeit -55℃/4h keine Brüche
Kupferkorrosion  175℃/16h korrosionsbeständig
Flammbeständigkeit - Self-extinguishing within 60s
Kälte- & Hitzeschocktest -55℃, 135℃ max. Verlängerung ≥100%; Reiben in dieselbe Richtung, 50 Mal, ist der Aufdruck klar sichtbar
Salzsprühnebeltest GJB 150.11 max. Verlängerung ≥100%; Reiben in dieselbe Richtung, 50 Mal, ist der Aufdruck klar sichtbar
Feuchtigkeitstest GJB 150.9 max. Verlängerung ≥100%; Reiben in dieselbe Richtung, 50 Mal, ist der Aufdruck klar sichtbar
Beständigkeitstest Pilzbildung  GJB 150.9 Besser als Klasse 1
Maße

Schrumpfrate: 2:1

Maße wie geliefert (mm) vor Schrumpfung (mm)
Min. Innendurchmesser Max. Innendurchmesser Wandstärke
Ø1.6 1.6 0.8 0.40±0.08
Ø2.4 2.4 0.8 0.50±0.10
Ø3.2 3.2 1.0 0.50±0.10
Ø4.8 4.8 1.6 0.50±0.10
Ø6.4 6.4 2.1 0.55±0.10
Ø9.5 9.5 3.2 0.60±0.10
Ø12.7 12.7 4.2 0.60±0.10
Ø19.1 19.1 6.4 0.62±0.10
Ø25.4 25.4 8.5 0.70±0.10
Ø38.1 38.1 19.1 0.64±0.10
Ø50.8 50.8 25.4 0.70±0.10
Ø76.2 76.2 38.1 0.80±0.15

Hinweis: Größen auf Anfrage auch nach Maß wählbar.
