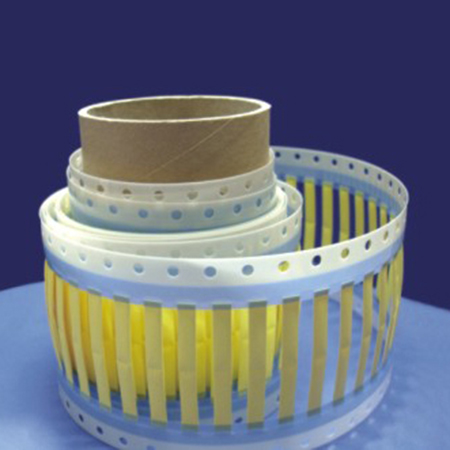

Schrumpfschlauchmarkierer, CYG-MT (AMS)

CYG-MT

Schrumpfschlauchmarkierer / Kennzeichnungstüllen, CYG-MT (AMS)

Schrumpfschlauchmarkierer zur Organisierung von Leitungen & Kabeln
  • Material: quervernetztes Polyolefin
  • Schrumpfrate: 2:1 / 3:1
  • mit UL224 konform und halogenfrei
  • SAE-AMS-DTL-23053/5 und MIL-STD-202G konform
  • verschiedene Verpackungen möglich, je nach Kundenwunsch
Kostenvoranschlag erhalten
Anwendungsbereiche
  • unsere halogenfreien Schrumpfschlauchmarkierer sind leistungsstarke Identifizierungsetiketten für Kabel, Leitungen etc. Sie werden aus quervernetztem Polyolefin gefertigt, bieten Abriebfestigkeit und Flammbeständigkeit.
  • Sie werden zur Identifizierung von Leitungen in Stromkreisläufen eingesetzt, sowohl im Einzelhandel als auch in der Industrie, Raumfahrt, Militär und Automobilbranche.
Eigenschaften
  • mit UL224 konform und halogenfrei
  • SAE-AMS-DTL-23053/5 und MIL-STD-202G konform
  • mit Standard Nadeldruckern und Thermodruckern kompatibel
  • doppelseitig bedruckbar, für bessere Lesbarkeit
  • Standardfarben: weiß und gelb, andere Farben auf Anfrage
  • schmutzfest, für lange Lesbarkeit
  • verschiedene Verpackungen möglich, je nach Kundenwunsch
Technische Daten
Eigenschaften Testverfahren Richtwerte
Bruchwiderstand
max. Verlängerung SAE-AMS-DTL-23053 ≥200%
Niedrigtemperaturbeständigkeit (-25±1℃/4h)  SAE-AMS-DTL-23053-4.6.7 -55℃, 4 Std., keine Brüche
Hitzeschock (-250±3℃/4h)  SAE-AMS-DTL-23053-4.6.8 keine Brüche kein Tropfen, kein Ausfluss,
Alterung (175±2℃/168h)  SAE-AMS-DTL-23053-4.6.9 keine Brüche
Bruchwiderstand nach Alterung (23±2℃)  SAE-AMS-DTL-23053-4.6.13＆ASTMD638 ≥6.9Mpa
max. Verlängerung nach Alterung (23±2℃)  AE-AMS-DTL-23053-4.6.13＆ASTMD638 ≥100%
Farbstabilität (23±2℃)  SAE-AMS-DTL-23053-4.6.15 Pass
Dielektrische Stärke (23±2℃)  SAE-AMS-DTL-23053-4.6.13＆ASTMD2671 ≥19.7kV/mm
spez. Durchgangswiderstand (23±2℃)  SAE-AMS-DTL-23053-4.6.13＆ASTMD876, 500VDC,1MIN ≥1014 Ω·cm
Flammbeständigkeit SAE-AMS-DTL-23053-4.6.14＆ASTMD2671＆UL224 VW-1
Flüssigkeitbeständigkeit  AE-AMS-DTL-23053-4.6.11 keine sichtbare Beschädigung
Haltbarkeit des Aufdrucks  SAE AS81531 4.6.2 nach 50 mal Reiben in dieselbe Richtung ist der Aufdruck noch klar erkennbar
Lösemittelbeständigkeit des Aufdrucks  MIL-STD-202G METHOD 215K Isopropylalkohol (mineralhaltige Alkohole)10 mal reiben (x3) Terpene 10 mal reiben (x3)
Propylenglycolmethylether (Ethanolamine) 10 mal reiben (x3)
Maße

durchgehender Schrumpfschlauchmarkierer (Schrumpfrate: 3:1), CYG-MT (3X)

Maße wie geliefert (mm) vor Schrumpfung (mm) Verpackung (m/Spule)
Innendurchmesser Wandstärke Breite (flach liegend) Gesamttiefe Innendurchmesser
Ø2.4 ≥2.4 0.20±0.05 4.9±0.5 0.40±0.10 ≤0.79 30
Ø3.2 ≥3.2 0.20±0.05 6.1±0.5 0.40±0.10 ≤1.07 30
Ø4.8 ≥4.8 0.20±0.05 8.4±0.5 0.40±0.10 ≤1.57 30
Ø6.4 ≥6.4 0.20±0.05 11.2±0.8 0.40±0.10 ≤2.11 30
Ø9.5 ≥9.5 0.20±0.05 16.8±0.8 0.40±0.10 ≤3.18 30
Ø12.7 ≥12.7 0.20±0.05 21.8±1.0 0.40±0.10 ≤4.22 30
Ø19.1 ≥19.1 0.30±0.06 33.4±1.0 0.60±0.15 ≤6.35 30
Ø25.4 ≥25.4 0.30±0.06 42.4±1.5 0.60±0.15 ≤8.46 30
Ø38.1 ≥38.1 0.30±0.06 63.7±1.5 0.60±0.15 ≤12.7 30
Ø50.8 ≥50.8 0.30±0.06 82.2±1.5 0.60±0.15 ≤16.9 30

Schrumpfschlauchmarkierer (durchgehend) (Schrumpfrate: 2:1), CYG-MT (2X)

Maße wie geliefert (mm) vor Schrumpfung (mm) Verpackung (m/Spule)
Innendurchmesser Wandstärke Breite (flach liegend) Gesamttiefe Innendurchmesser
Ø2.4 ≥2.4 0.15±0.05 5.1±0.4 0.30±0.10 ≤1.17 30
Ø3.2 ≥3.2 0.15±0.05 6.7±0.4 0.30±0.10 ≤1.58 30
Ø4.8 ≥4.8 0.15±0.05 9.1±0.5 0.30±0.10 ≤2.36 30
Ø6.4 ≥6.4 0.15±0.05 11.5±0.5 0.30±0.10 ≤3.18 30
Ø9.5 ≥9.5 0.20±0.05 16.5±0.5 0.40±0.10 ≤4.75 30
Ø12.7 ≥12.7 0.20±0.05 21.7±0.5 0.40±0.10 ≤6.35 30
Ø19.1 ≥19.1 0.20±0.05 2.2±0.8 0.40±0.10 ≤9.53 30
Ø25.4 ≥25.4 0.20±0.05 42.0±0.8 0.40±0.10 ≤12.7 30
Ø38.1 ≥38.1 0.20±0.05 62.3±0.8 0.40±0.10 ≤19.05 30
Ø50.8 ≥50.8 0.25±0.05 82.0±0.8 0.50±0.10 ≤25.4 30

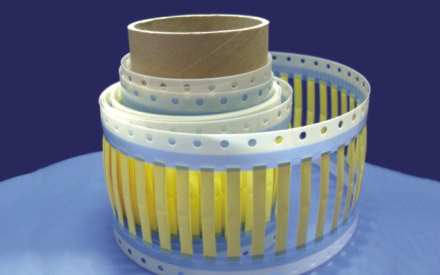

Schrumpfschlauchmarkierer (Leiter) (Schrumpfrate: 3:1), CYG-MT (3X)

Maße wie geliefert (mm) vor Schrumpfung (mm) Verpackung (m/Spule)
Innendurchmesser Wandstärke Breite (flach liegend) Gesamttiefe Innendurchmesser
Ø2.4 ≥2.4 0.20±0.05 4.9±0.5 0.40±0.10 ≤0.79 2000
Ø3.2 ≥3.2 0.20±0.05 6.1±0.5 0.40±0.10 ≤1.07 2000
Ø4.8 ≥4.8 0.20±0.05 8.4±0.5 0.40±0.10 ≤1.57 2000
Ø6.4 ≥6.4 0.20±0.05 11.2±0.8 0.40±0.10 ≤2.11 1500
Ø9.5 ≥9.5 0.20±0.05 16.8±0.8 0.40±0.10 ≤3.18 1500
Ø12.7 ≥12.7 0.20±0.05 21.8±1.0 0.40±0.10 ≤4.22 500
Ø19.1 ≥19.1 0.30±0.06 33.4±1.0 0.60±0.15 ≤6.35 500
Ø25.4 ≥25.4 0.30±0.06 42.4±1.5 0.60±0.15 ≤8.46 500
Ø38.1 ≥38.1 0.30±0.06 63.7±1.5 0.60±0.15 ≤12.7 500
Ø50.8 ≥50.8 0.30±0.06 82.2±1.5 0.60±0.15 ≤16.9 250

Schrumpfschlauchmarkierer (Leiter) (Schrumpfrate: 2:1), CYG-MT (2X)

Maße vor Schrumpfung (mm) Verpackung (m/Spule)
Innendurchmesser Wandstärke Breite (flach liegend) Gesamttiefe Innendurchmesser
Ø2.4 ≥2.4 0.15±0.05 5.1±0.4 0.30±0.10 ≤1.17 2000
Ø3.2 ≥3.2 0.15±0.05 6.7±0.4 0.30±0.10 ≤1.58 2000
Ø4.8 ≥4.8 0.15±0.05 9.1±0.5 0.30±0.10 ≤2.36 2000
Ø6.4 ≥6.4 0.15±0.05 11.5±0.5 0.30±0.10 ≤3.18 1500
Ø9.5 ≥9.5 0.20±0.05 16.5±0.5 0.40±0.10 ≤4.75 1500
Ø12.7 ≥12.7 0.20±0.05 21.7±0.5 0.40±0.10 ≤6.35 500
Ø19.1 ≥19.1 0.20±0.05 2.2±0.8 0.40±0.10 ≤9.53 500
Ø25.4 ≥25.4 0.20±0.05 42.0±0.8 0.40±0.10 ≤12.7 500
Ø38.1 ≥38.1 0.20±0.05 62.3±0.8 0.40±0.10 ≤19.05 500
Ø50.8 ≥50.8 0.25±0.05 82.0±0.8 0.50±0.10 ≤25.4 250
